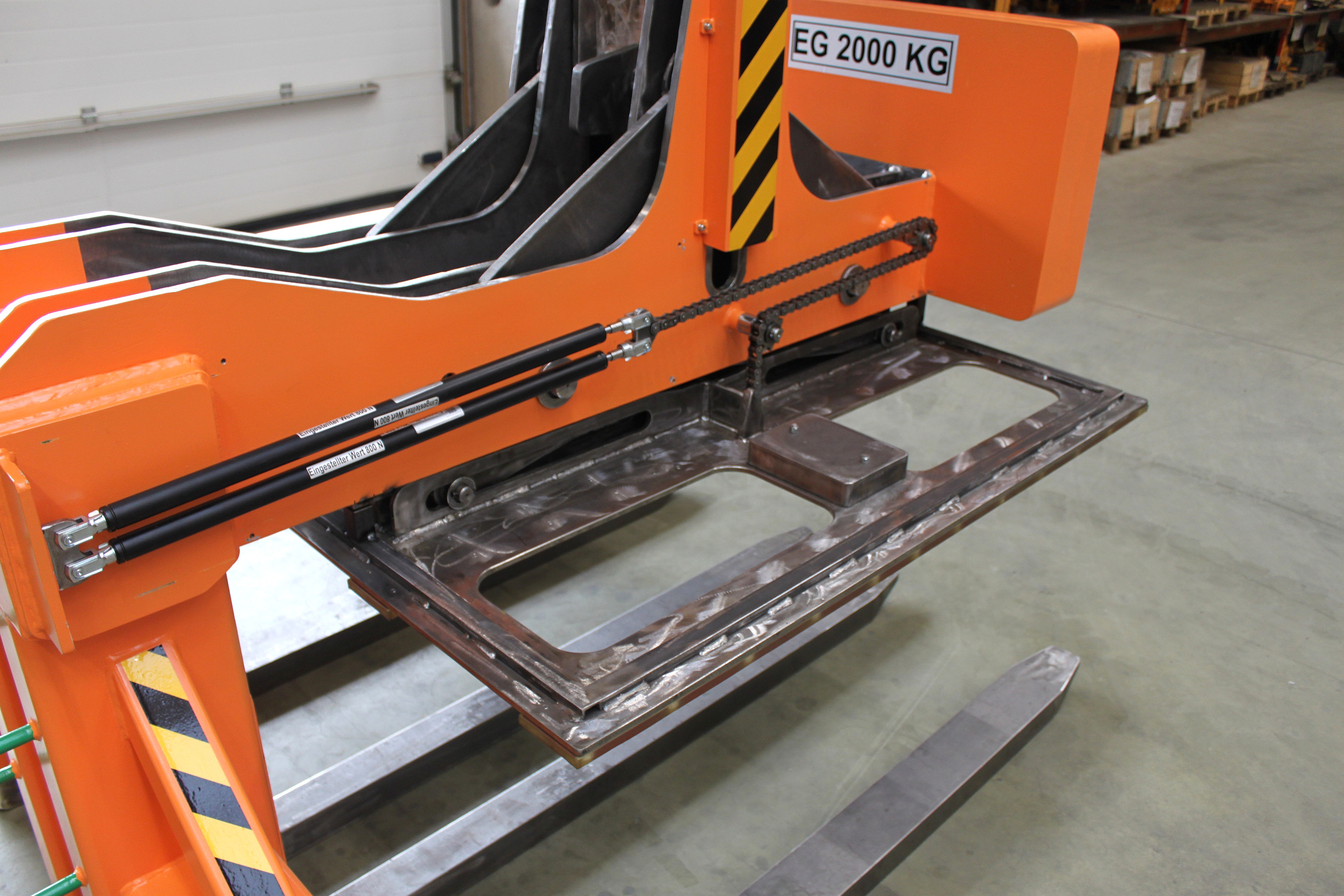

Voor optimaal heffen en zakken van de blenkgrijpertafel: De Industrie-Gastrekveren van het type GZ-28-600-DD-1200N werden door de ontwerpers tijdens de test ingesteld op de eindwaarde van 800 N elk via het ventiel dat gemakkelijk toegankelijk is aan de buitenkant van het karkas
Copyright: Nordgreif GmbH, 22869 Schenefeld / Hamburg, Duitsland
Intralogistiek, Productie techniek
Blanke grijper perfect ontlast door industriële gastrekveren, ventieltechnologie en service ter plaatse
Nordgreif GmbH bestelde Industrie-Gastrekveren voor een nieuwe generatie grijpers voor het transport van plaatwerk met een gewicht van enkele tonnen. In de testfase bleken de voor het ontwerp vereiste trekkrachten te groot als gevolg van doorbuigende katrollen en wisselende gewichtsverhoudingen bij het laten zakken en heffen van de tot 8 ton zware lasten. Dankzij de ventieltechnologie van onze gastrek- en gasdrukveren en de knowhow van onze sales engineer ter plaatse, werd met succes een oplossing gevonden.
Industriestootdempers - MC33 tot MC64
Remsystemen voor grijperslides
In dit ontwerp, aangedreven door stangloze pneumatische cilinders, bewegen twee grijperwagens onafhankelijk van elkaar met snelheden van 2 tot 2,5 m/s. ACE industriële stootdempers, uit de productfamilie MC33 tot MC64, worden als remsysteem gebruikt, die een massa van 25 kg tot 540 keer per uur op een materiaal vriendelijke manier tot stilstand moeten brengen. In dit geval werd het model MC3350 gebruikt, waardoor de schuivende aanslagsledes zeer eenvoudig en precies in de eindpositie kunnen worden ingesteld. In vergelijking met anders werkende remmen, maken de ACE stootdempers hogere snelheden en kortere cycli mogelijk. Deze optimalisatie van het portaal in termen van machinebelading resulteert in een aanzienlijke verhoging van de productiviteit.
Stootdempingsmatten - SLAB 030 tot SLAB 300
Bescherming tegen botsingen voor bagage transport systemen
Luchthavens stellen alles in het werk om de wachttijden van hun gasten zo kort mogelijk te houden. Daarbij hoort ook een snelle bagageafhandeling. Met een speciaal voor de bagagevervoersystemen ontwikkelde oplossing werden de gewenste doelstellingen bereikt en werd het vorige dempingssysteem vervangen. Er wordt gebruik gemaakt van een combinatie van SLAB-dempingsmatten en TUBUS structuurdempers van ACE. De transportwagens tot 120 kg kunnen nu met de gewenste hogere bandsnelheden worden gebruikt.
Stootdempingsmatten - SLAB 030 tot SLAB 300
Geluids- en stootdemping voor kabelrupssystemen in de productie-industrie
De aanpasbare ACE-schokdempingsplaten SLAB 030 tot SLAB 300 beschermen mens en machine. Aan het begin van de ontwerpfase van een modern bewerkingscentrum sloeg een 25 kg wegend kabelrupssystemen nog met geweld tegen de behuizing in de eindpositie, wat een oorverdovend geluid en een mechanische belasting van de energieketting opleverde. In de industriële freesmachine boden de SLAB-dempingsplaten een betrouwbare oplossing voor het handhaven van de bedrijfsparameters.
Stootdempingsmatten - SLAB 030 tot SLAB 300
Aanslagdemping voor zware industriële houtzagen
Om houten latten van verschillende gewichten met een impactsnelheid van ca. 2 m/s te beschermen, werd in dit geval het SLAB materiaal SL-030-12-Dxxxx over het gehele oppervlak tussen twee stalen platen geschroefd. Hierdoor ontstaat een gelijkmatige demping over het gehele aanslaggebied, waardoor de aanslagvlakken van de latten worden beschermd tegen te zware belasting. Een geringere terugslag en minder lawaai zijn andere positieve neveneffecten van deze constructie.
Stootdempingsmatten - SLAB 030 tot SLAB 300
Belastingsbescherming voor transporteenheden in bandentestsystemen
De dempingsplaten SLAB 030 tot SLAB 300 zijn ontwikkeld om schokbelastingen te absorberen. In dit geval maken ze het bandentransport in testsystemen veiliger door de glijdende onderdelen van de machine tijdens kwaliteitstesten optimaal te beschermen. De individuele aanpasbaarheid aan de ringvorm van de centreerarmen en de eenvoudige integratie in het systeem ondersteunen ook de beslissing om deze innovatieve dempingselementen te gebruiken.
Kleine stootdempers - MC5 tot MC75
Remcomponenten voor pneumatische lineaire modules
Pneumatische lineaire modules in de miniatuur sledesystemen zorgen voor hoge snelheden met een constante herhaalnauwkeurigheid. In dit ontwerp is bewust geen gebruik gemaakt van pneumatische einddemping en zijn stootdempers van ACE gebruikt. Want de compacte kleine stootdempers van het type MC5 tot MC75 remmen de bewegingen bij het bereiken van de eindpositie veiliger en sneller af. Ze vangen de massa altijd zacht op en vertragen deze gelijkmatig over de hele slag. Andere voordelen: een duidelijk eenvoudigere constructie, kleinere ventielen, kleinere luchtverzorgings units en een lager persluchtverbruik.
Kleine stootdempers - SC190 tot SC925
Dempingssysteem voor pick and place machines
ACE kleine stootdempers helpen om een constructie met weinig kosten te optimaliseren. Bij deze productielijn voor elektronische componenten kon de toevoer van onderdelen worden verhoogd naar 3.600 cycli/uur. Kleine stootdempers van het type SC190 ondersteunen de extreem snelle transportbewegingen door een optimale, zacht inzettende einddemping. De zachte aanloopkarakteristiek heeft een bijzonder positief effect op het portaal en op de draaimodules. De gemonteerde geleidepennen beschermen de dempers tegen sterke zijdelingse botskrachten en zorgen voor lange standtijden. Het is gelukt de onderhoudskosten met 50 % te verlagen en de exploitatiekosten door energiebesparing met 20 %.
