TYPES	Belasting min. kg	Belasting max. kg	M mm
CM-VSC3-25-M16	25	210	M16
CM-VSC3-40-M16	45	350	M16
CM-VSC3-65-M16	60	500	M16
CM-VSC3-90-M16	80	750	M16

Rubber-metaal-isolatoren
CM-VSC3-65-M16

Ideaal voor alle omgevingen en dempingsrichtingen

Hoog belastbare trillingsdempers.
Eigenfrequentie 12 Hz tot 30 Hz
Belastingsbereik 60 kg tot 500 kg

Afscheurbestendige bescherming, ook onder ruwe omstandigheden: de komelementen uit de productfamilie Hard Bell Mounts beschermen constructies en alle soorten onderdelen effectief tegen trillingen en stoten. Bovendien onderscheiden ze zich door de afscheurbestendige constructie, hun bescheiden bouwgrootte en de vrij te kiezen montagepositie. Standaard uitgerust met neopreen/natuurlijk rubber als dempingsmateriaal kunnen ze ook worden geleverd met siliconen voor hoge dempingseigenschappen bij extreme temperaturen of bij zeer zware stoten.

De machine-elementen zijn inzetbaar bij alle soorten belasting in duw-, druk- en trekrichting en leverbaar met een centrische draad of doorgangsboring.

De komelementen van ACE zijn vooral van nut onder ruwe omstandigheden en borgen betrouwbaar machines, elektronische installaties of andere componenten. En, ze schermen af tegen schadelijke trillingen.

Please note that the last goods issue for Christmas/New Year will be on December 23th. In the new year, outgoing goods will start again on January 2nd

€ 125,69

Lijstprijs excl. BTW

excl. verzending

Op aanvraag (Momenteel niet op voorraad. U wordt zo snel mogelijk na controle van uw aanvraag op de hoogte gebracht van de beschikbaarheid.)

CAD tekeningen

CM-VSC3-65-M16

Hoog belastbare trillingsdempers.

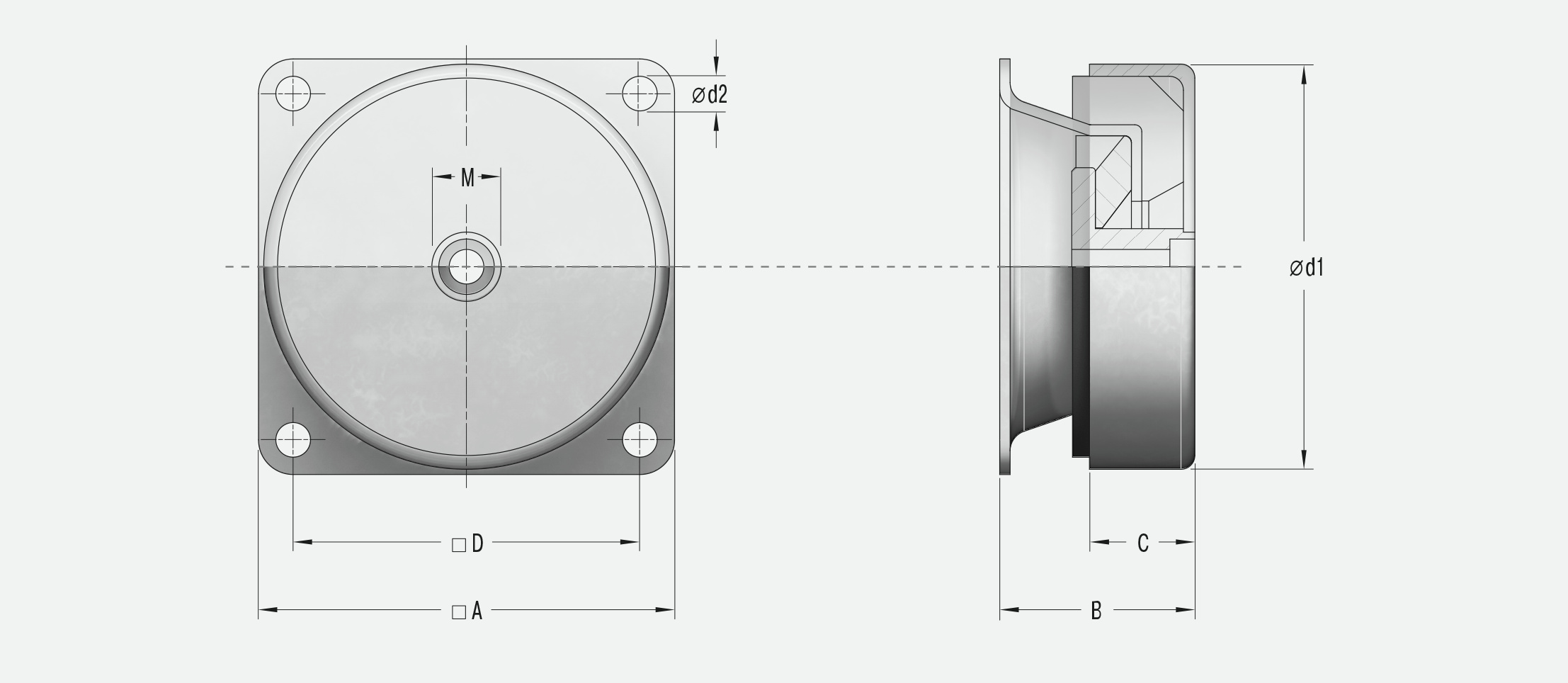

Afmetingen

M	M16 mm
d1	124 mm
d2	11,9 mm
A	133 mm
B	63 mm
C	38 mm
D	108 mm

Technische gegevens

Eigenfrequentie 12 Hz tot 30 Hz Hz

Belastingsbereik 60 kg tot 500 kg kg

Toegestane temperatuurbereik -30 °C tot +80 °C

Omgeving Bestand tegen UV-straling

Materiaal behuizing: verzinkt staal; isolatiemedium: neopreen (chloropreenrubber)

Opmerking

Afscheurbestendig

Montageinstructie

Montage in alle richtingen mogelijk. Voor belastingen in duw-, druk- en trekrichting, behalve CCF.

Op aanvraag

Types met hoogdempend silicone voor temperatuurbereiken van -60 °C tot +150 °C. Product leverbaar met centrische draad of doorgangsboring. Alle metalen onderdelen verzinkt, op aanvraag ook in aluminium of roestvrij staal.

CM-VSC3-65-M16

Hoog belastbare trillingsdempers.

Toepassingsvoorbeelden

Rubber-metaal-isolatoren - Hard Bell Mounts

Ontkoppeling (trillingsisolatie) van liftaandrijvingen

Het opknappen van liften is een veeleisende taak. Naast het verhogen van het comfort moeten ze er tegenwoordig voor zorgen dat de transportmiddelen stiller en geschikt zijn voor mindervaliden. Dat dit in dit geval ondanks een grotere aandrijving i...

Toepassingsgebieden

compressoren en ventilatie-installaties
elektronische installaties
voertuigtechniek
vliegtuigbouw
off road
scheepsbouw
trilmachines en breekinstallaties
militair

De komelementen van ACE zijn vooral van nut onder ruwe omstandigheden en borgen betrouwbaar machines, elektronische installaties of andere componenten. En, ze schermen af tegen schadelijke trillingen.
