TYPES	Belasting min. kg	Belasting max. kg	M mm
AAM-52205	1,3	6,8	1/2" Hex
AAM-52206	1,8	11,3	1/2" Hex
AAM-52207	2,7	15,9	1/2" Hex
AAM-52208	4,1	22,7	1/2" Hex

Rubber-metaal-isolatoren

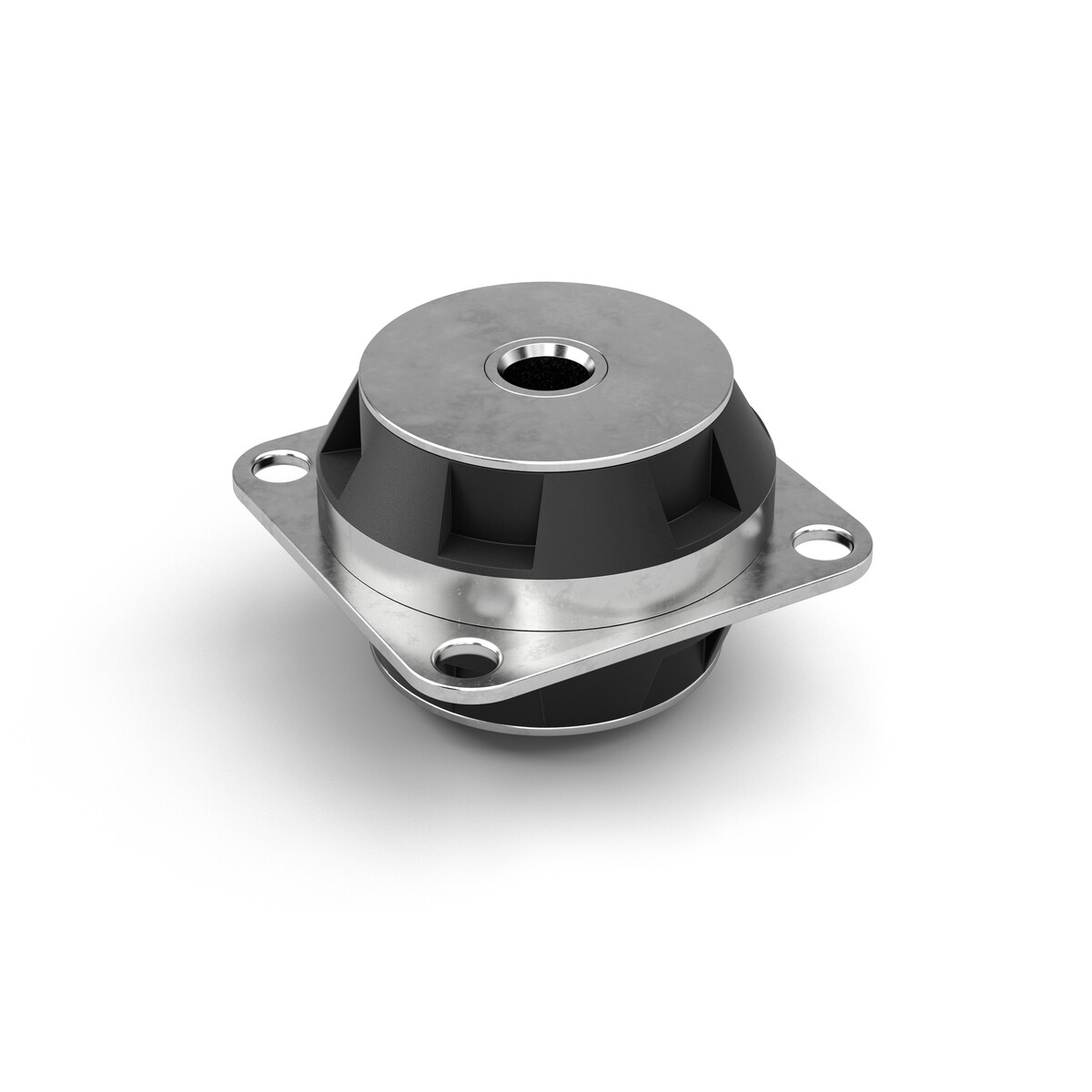

AAM-52207

Effectieve trillingsisolatie in alle richtingen

Trillingsisolerende verbindingselementen
Eigenfrequentie 17 Hz tot 40 Hz
Belastingsbereik 2,7 kg tot 15,9 kg

Perfect voor de bescherming van lichtere apparaten: de onderhoudsvrije en montageklare All Attitude Mounts isolatoren zijn gemaakt voor belastingen tussen 0,5 kg en 22,7 kg. Daarmee helpen de kleine stoot- en trillingsisolerende verbindingselementen effectief bij de bescherming van lichtere componenten. Ze isoleren in alle richtingen, kunnen in elke gewenste richting gemonteerd worden en zijn in elke gewenste richting duw-, druk- en trekrichting inzetbaar. Ze zijn standaard gemaakt van verzinkt metaal en voorzien van rubberen onderdelen van neopreen. Voor speciale toepassingen tegen zware stoten, kunnen ze ook met hoogdempend silicone bij ACE worden besteld.

De AAM worden vooral gebruikt voor de isolatie van lichtere elektronische installaties en componenten, maar ook in off-road-voertuigen en in militaire toepassingen.

€ 32,38

Lijstprijs excl. BTW

excl. verzending

Op voorraad (Levertijd 1-3 dagen)

CAD tekeningen

AAM-52207

Trillingsisolerende verbindingselementen

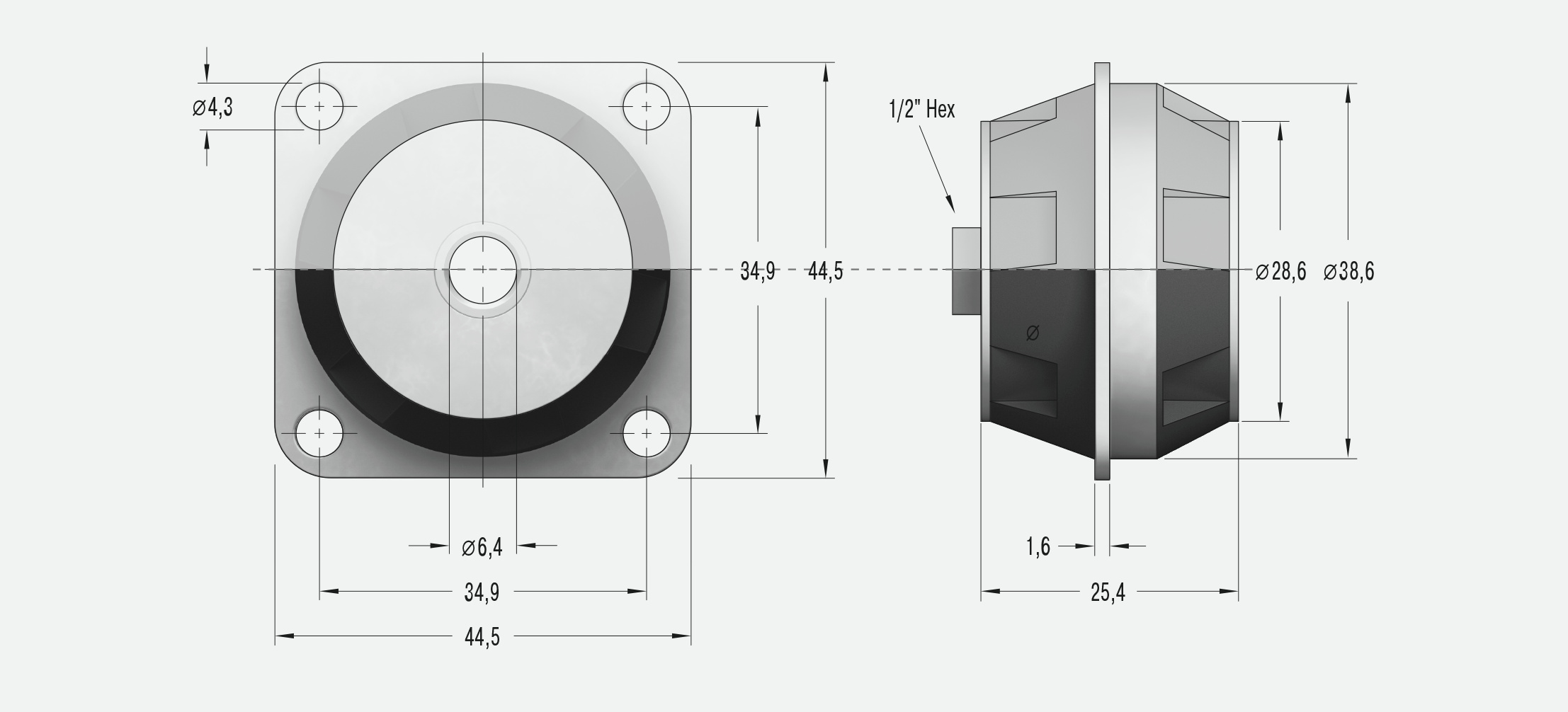

Afmetingen

M	1/2" Hex mm

Technische gegevens

Eigenfrequentie 17 Hz tot 40 Hz Hz

Belastingsbereik 2,7 kg tot 15,9 kg kg

Kleurcode geel

Toegestane temperatuurbereik -30 °C tot +80 °C

Omgeving Bestand tegen UV-straling

Materiaal behuizing: verzinkt staal; isolatiemedium: neopreen (chloropreenrubber)

Opmerking

Stootdemping mogelijk.

Montageinstructie

Montage in alle richtingen mogelijk. Voor belastingen in duw-, druk- en trekrichting.

Op aanvraag

Speciale toepassingen met hoogdempend silicone.

AAM-52207

Trillingsisolerende verbindingselementen

Toepassingsvoorbeelden

Rubber-metaal-isolatoren - All Attitude Mounts

Elektronica voor autonoom rijden beveiligd met trillingsdem...

Voor hun speciale kits voor het ombouwen van in de handel verkrijgbare elektrische tractoren tot automatisch geleide voertuigen (AGV's) was Schiller Automatisierungstechnik GmbH op zoek naar een faalveilige oplossing om de gevoelige elektronica in...

Toepassingsgebieden

elektronische installaties en besturingen
off road
scheepsbouw
militair

De AAM worden vooral gebruikt voor de isolatie van lichtere elektronische installaties en componenten, maar ook in off-road-voertuigen en in militaire toepassingen.
