Visco-elastische stootdempers
VS-BXLR12-150-FC
Energieopname 12.000 Nm/Slag
Slag 150 mm
De zelfinstellende visco-elastische stootdempers zijn ontworpen volgens het principe van hydrostatische compressie, die de functies van een stootdemper en een retourveer combineert. De voordelen van deze serie zijn de hoge dempingscoëfficiënten, de lage gevoeligheid voor temperatuurschommelingen en de verhoogde veiligheid door de geïntegreerde statische voorspanning.
CAD tekeningen
Product-downloads
Geen downloads voor dit product
VS-BXLR12-150-FC

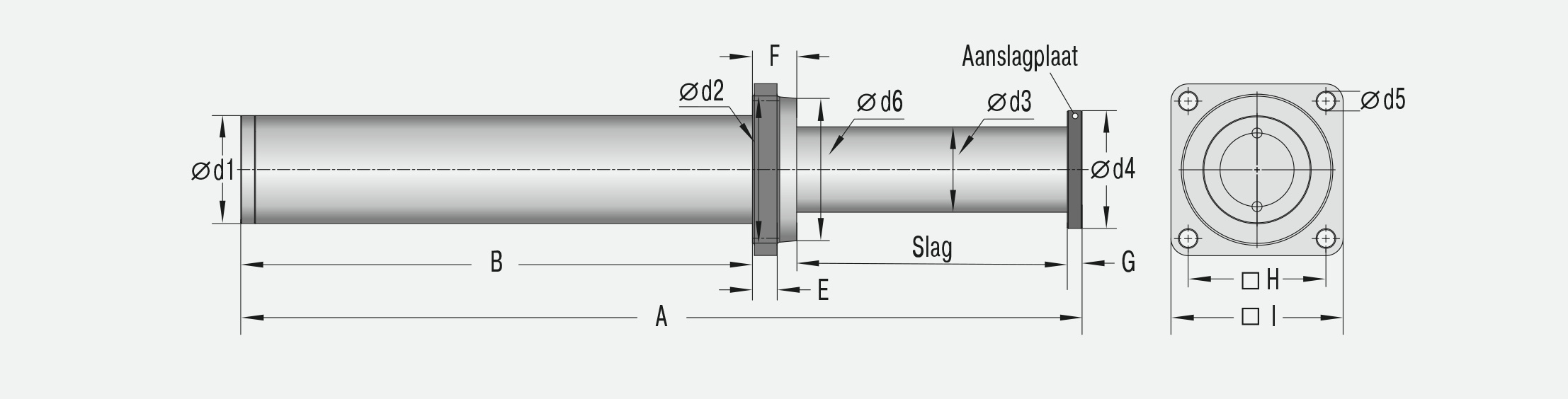

Afmetingen
![VS-BXLR12-150-FC](https://www.ace-ace.nl/media/msimages/ACE_ViscoShocks_VS-BXLR-FC_GT_TECHdraw-F-SL_RGB_NL.jpg)
Slag | 150 mm |
A | 480 mm |
B | 285 mm |
d1 | 75 mm |
d2 | 90 mm |
d3 | 57 mm |
d4 | 80 mm |
d5 | 11 mm |
d6 | 85 mm |
E | 18 mm |
F | 33 mm |
G | 12 mm |
H | 85 mm |
I | 110 mm |
Technische gegevens
Energieopname 12.000 Nm/Slag Slag 150 mm Dynamische krachtopname max. 100.000 N Dynamische krachtopname min. 66.000 N Statische krachtopname max. 54.000 N Botssnelheid 0,5 m/s tot 5 m/s. Andere snelheden op aanvraag. Toegestane temperatuurbereik -20 °C tot +50 °C. Hogere en lagere temperaturen op aanvraag. Vaste aanslag ingebouwd Materiaal behuizing, stootkop: staal grijs gelakt; zuigerstang: verzinkt staal Dempingsmedium Visco-elastische vloeistof | OpmerkingOp kruipsnelheid kan de demper ingeschoven worden. Er wordt geen stuwdruk opgebouwd en er ontstaat geen remeffect. Op aanvraagspeciale uitvoeringen |
