TYPES	Energieopname Nm/Slag	Slag mm
SDP160-200EU-R	182.000	200
SDP160-400EU-R	345.000	400
SDP160-500EU-R	409.000	500
SDP160-600EU-R	469.000	600
SDP160-800EU-R	545.000	800
SDP160-1000EU-R	545.000	1.000
SDP160-1200EU-R	545.000	1.200
SDP160-1600EU-R	582.000	1.600

Veiligheidsstootdempers
SDP160-800EU-R

Hoge retourkrachten door gasreservoir

Kraaninstallaties, geoptimaliseerde karakteristiek
Energieopname 545.000 Nm/Slag
Slag 800 mm

Betrouwbaar: de noodstoppers uit de grote productfamilie SDP63 tot SDP160 beschikken over binnenliggende systeemafdichtingen. Zelfs vuil of beschadigingen aan de zuigerstang leiden niet tot lekkages of uitval. Dankzij de gecomprimeerde gasreservoirs zijn retourkrachten tot 100 kN haalbaar, waardoor bijv. toepassingen in kraaninstallaties met meerdere bruggen veiliger worden. Ook het demperelement en de robuuste, ruim bemeten geleidingen zijn ontwikkeld voor zware belastingen.

Zoals bij alle ACE veiligheidsstootdempers wordt de (dempings)karakteristiek van elke afzonderlijke demper individueel aan de betreffende toepassing aangepast.

Please note that the last goods issue for Christmas/New Year will be on December 23th. In the new year, outgoing goods will start again on January 2nd

ACE Stoßdämpfer GmbH - foto - SDP160EU-R Flens achterzijde

€ --,--

Lijstprijs excl. BTW

excl. verzending

Op aanvraag (Momenteel niet op voorraad. U wordt zo snel mogelijk na controle van uw aanvraag op de hoogte gebracht van de beschikbaarheid.)

CAD tekeningen

SDP160-800EU-R

Kraaninstallaties, geoptimaliseerde karakteristiek

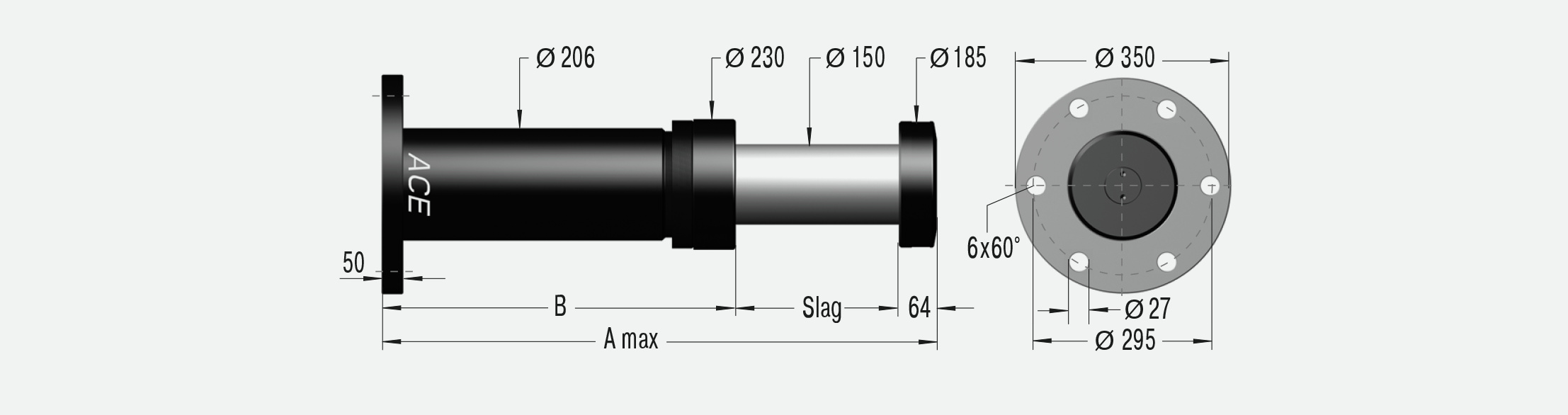

Afmetingen

Slag	800 mm
A max.	2.660 mm
B	1.796 mm

Technische gegevens

Energieopname 545.000 Nm/Slag

Reactiekracht 750.000 N

Veerkracht min. 1.000 N

Veerkracht max. 100.000 N

R
Hoekafwijking max. 2,0 °

Botssnelheid 0,5 m/s tot 4,6 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik -20 °C tot +60 °C. Hogere en lagere temperaturen op aanvraag.

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Materiaal behuizing: gelakt staal; stootkop: staal; holle zuigerstang: hardverchroomd staal

Dempingsmedium HLP 46

Vuldruk ca. 5 bar. Retourslag dankzij geïntegreerd stikstof-gasreservoir.

Opmerking

Op kruipsnelheid kan de demper ingeschoven worden. Er wordt geen stuwdruk opgebouwd en er ontstaat geen remeffect.

Op aanvraag

speciale olie, speciale flenzen, speciale corrosiebescherming enz.

SDP160-800EU-R

Kraaninstallaties, geoptimaliseerde karakteristiek

Toepassingsvoorbeelden

Veiligheidsstootdempers - SDP63 tot SDP160

Stootdemping voor sluisdeuren

Bij het navigeren in Nederlandse riviersluizen moest het uitdrukkelijk mogelijk worden gemaakt veilig op de sluisdeuren af te varen. Voor dit doel ontwikkelde ACE op basis van bestaande SDP veiligheidsstootdempers nieuwe speciale dempers met een g...

Toepassingsgebieden

automatische magazijnen
zwaarlasttoepassingen

Of het nu gaat om kranen of machines in zware toepassingen, bijv. in de metaalindustrie of mijnbouw, deze krachtige veiligheidsschokdempers beschermen constructies betrouwbaar tegen dure storingen.
