Veiligheidsstootdempers
SDH38-400EU-F
Lage reactiekrachten door lange slagen
Demper voor automatische magazijnen, geoptimaliseerde karakteristiek
Energieopname 29.100 Nm/Slag
Slag 400 mm
De (dempings)karakteristiek wordt bij alle veiligheidsstootdempers van ACE klantspecifiek aan de betreffende toepassing aangepast. Daarvoor worden de smooropeningen voor de betreffende toepassing speciaal berekend en gemaakt. De op maat gemaakte machine-elementen vormen een ideale effectieve bescherming omdat ze, in vergelijking met industriestootdempers, voordeliger zijn en er maximaal 1.000 lastwissels mee mogelijk zijn.
CAD tekeningen
Product-downloads
Familie SDH38EU-F Flens voorzijde
Bedrijfs- en montageinstructies | 985.9 kB | 03-06-2022 | |
nl_NL |

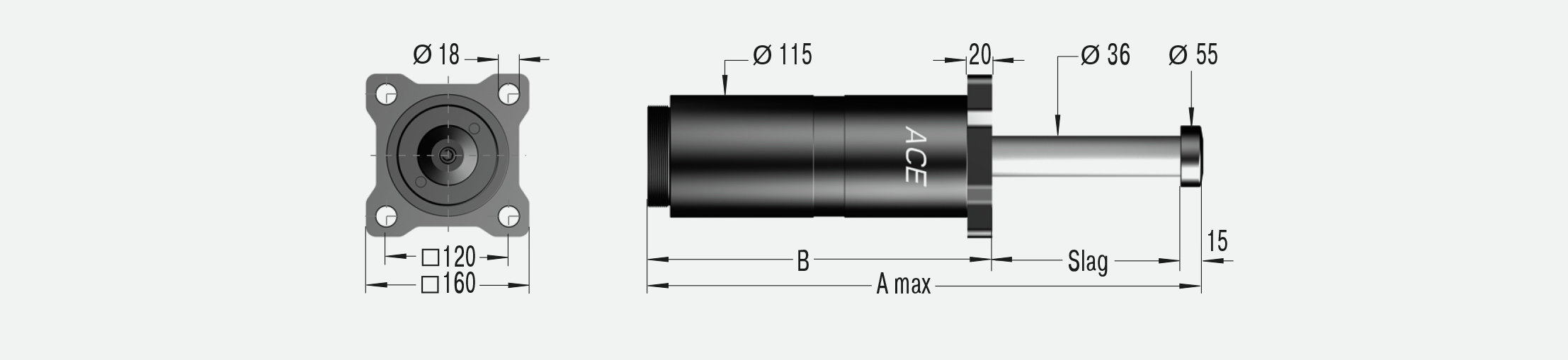

Afmetingen
![SDH38-400EU-F](https://www.ace-ace.nl/media/msimages/ACE_SDH38-F_M_GT_TECHdraw-SR-F_RGB-L_NL.jpg)
Slag | 400 mm |
A max. | 1.015 mm |
B | 599 mm |
Technische gegevens
Energieopname 29.100 Nm/Slag Reactiekracht 80.000 N Veerkracht min. 600 N Veerkracht max. 700 N F en S R Botssnelheid 0,9 m/s tot 4,6 m/s Toegestane temperatuurbereik -20 °C tot +60 °C. Hogere en lagere temperaturen op aanvraag. Inbouwpositie willekeurig Vaste aanslag geïntegreerd Materiaal behuizing: gelakt staal; zuigerstang: hardverchroomd staal; stootkop: staal Dempingsmedium HLP 46 Vuldruk ca. 5 bar. Retourslag dankzij geïntegreerd stikstof-gasreservoir. | OpmerkingBij kruipsnelheid toepassingen contact opnemen met ACE. Op aanvraagspeciale olie, speciale flenzen, speciale corrosiebescherming enz. Geïntegreerde sensor voor het detecteren van de volledig uitgeschoven zuigerstang. Uitvoering in verbreek- of maakcontact, naar keuze PNP- of NPN-schakelend. |
Toepassingsvoorbeelden
Toepassingsgebieden
- automatische magazijnen
- testbanken
- zwaarlasttoepassingen
- transportinstallaties
- portaalinstallaties
