Veiligheidsproducten
Productserie
  • Veiligheidsstootdempers
  • Veiligheidsdempers
  • Klemelementen
  • Visco-elastische stootdempers
Productfamilie
  • SCS33 tot SCS64
  • SDH38 tot SDH63
  • SDP63 tot SDP160
Basistypes
  • SCS33EU
  • SCS45EU
  • SCS64EU
TYPESEnergieopname Nm/SlagEnergieopname geoptimaliseerd Nm/SlagSlag mm
SCS45-25EU-1.20023,1
SCS45-50EU-2.35048,5
SCS45-75EU-3.50073,9

Veiligheidsstootdempers
SCS45-75EU

Industriebouwvorm met hoge energieopname

Zelfinstellend of geoptimaliseerde karakteristiek
Energieopname - Nm/Slag
Slag 73,9 mm

Effectieve noodstop: de ACE veiligheidsstootdempers uit de productfamilie SCS33 tot SCS64 zijn gebaseerd op de innovatieve techniek van de succesvolle industriestootdempers uit de MAGNUM-serie. Ze zijn, net als de MAGNUM-stootdempers, onderhoudsvrij en montageklaar.

Door een voor de betreffende toepassing verbeterde karakteristiek, is de energieopname van deze hydraulische machine-elementen per slag meer dan twee keer zo hoog, vergeleken met de ACE industriestootdempers uit de MAGNUM-serie. Gebruikers profiteren bij een uitstekende prijs-kwaliteitsverhouding van standtijden tot 1.000 slagen. Dankzij de compacte constructie in de maten M33x1,5 t/m M64x2 zijn ze makkelijk in bestaande toepassingen te integreren.
Please note that the last goods issue for Christmas/New Year will be on December 23th. In the new year, outgoing goods will start again on January 2nd
Veiligheidsstootdempers
SCS45-75EU
Industriebouwvorm met hoge energieopname
Zelfinstellend of geoptimaliseerde karakteristiek
Energieopname - Nm/Slag
Slag 73,9 mm
ACE Stoßdämpfer GmbH - foto - SCS45EU
ACE Stoßdämpfer GmbH - foto - SCS45EU
€ 263,28
Lijstprijs excl. BTW
excl. verzending
Op aanvraag (Momenteel niet op voorraad. U wordt zo snel mogelijk na controle van uw aanvraag op de hoogte gebracht van de beschikbaarheid.)

CAD tekeningen

Product-downloads

  • ACE CAD
  • Traceparts
  • Cadenas Part Solutions
Gebruikers- en montagehandleiding

Familie SCS33 tot SCS64

Bedrijfs- en montageinstructies 1009 kB 20-06-2022
  • Technische details
  • Toepassingsgebied
  • Toebehoren
SCS45-75EU
Zelfinstellend of geoptimaliseerde karakteristiek

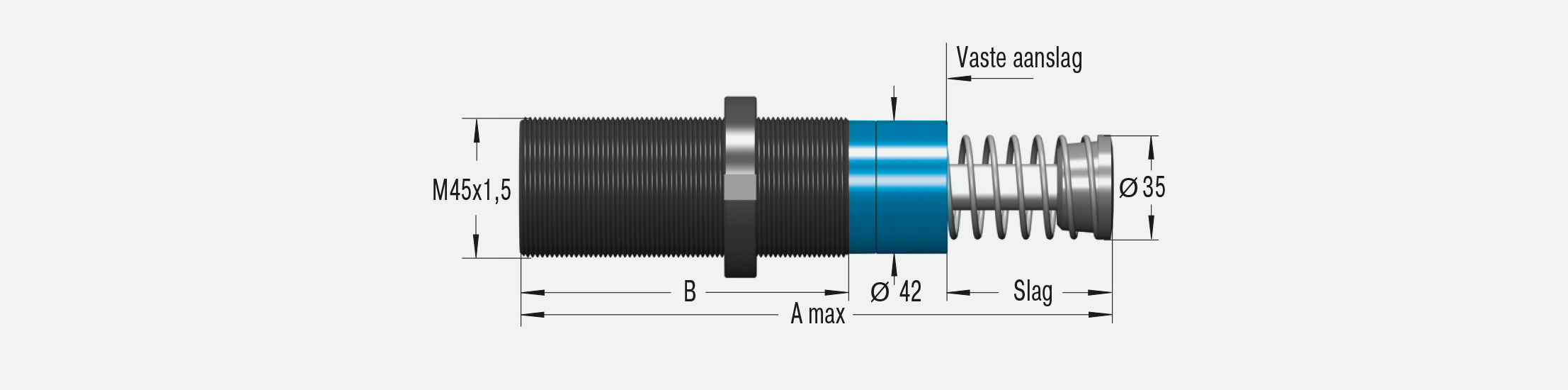

Afmetingen

SCS45-75EU
Slag73,9 mm
A max.246 mm
B145 mm
L1 max.118 mm
L1 min.50 mm
L3116 mm

Technische gegevens

Energieopname - Nm/Slag

Energieopname zelfinstellend 2.040 Nm/Slag

Energieopname geoptimaliseerd 3.500 Nm/Slag

Veerkracht min. 50 N

Veerkracht max. 180 N

Hoekafwijking max. 1 °

Botssnelheid 0,02 m/s tot 5 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik -12 °C tot +66 °C. Hogere en lagere temperaturen op aanvraag.

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Materiaal behuizing: tenifeer gehard staal; zuigerstang: hardverchroomd staal; stootkop: staal gehard en corrosiebestendig gecoat; retourveer: staal verzinkt of met kunststofcoating; toebehoren: staal corrosiebestendig gecoat

Dempingsmedium Automatic Transmission Fluid (ATF)

Opmerking

Op kruipsnelheid kan de demper ingeschoven worden. Er wordt geen stuwdruk opgebouwd en er ontstaat geen remeffect.

Op aanvraag

speciale olie, speciale flenzen enz.

Sales gegevens

Douanetariefnummer
84879059

Land van oorsprong
US

SCS45-75EU
Zelfinstellend of geoptimaliseerde karakteristiek

Toepassingsvoorbeelden

Noodstopsystemen voor draaitafels in de vliegtuigbouw
Veiligheidsstootdempers - SCS33 tot SCS64
Noodstopsystemen voor draaitafels in de vliegtuigbouw
De draagconstructie en geleidesteun van deze draaitafel voor de productie van onderdelen in de luchtvaartindustrie zijn gemaakt van graniet en mogen niet beschadigd raken. Om beschadiging bij besturingsfouten of een verkeerde bediening te voorkome...
Noodstopsystemen voor draaitafels in de vliegtuigbouw
Noodstopsystemen voor lineaire modules in de productie-indu...
Veiligheidsstootdempers - SCS33 tot SCS64
Noodstopsystemen voor lineaire modules in de productie-indu...
In de topmodellen van de lineaire systemen van een van de meest gerenommeerde ondernemingen op het gebied van de aandrijf- en regeltechniek zijn veiligheidsstootdempers van ACE ingebouwd. Hun taak: de Z-as bij ongecontroleerde bewegingen bescherme...
Noodstopsystemen voor lineaire modules in de productie-indu...
Noodstopsystemen voor kruisgeleidingen met planaire motoren
Veiligheidsstootdempers - SCS33 tot SCS64
Noodstopsystemen voor kruisgeleidingen met planaire motoren
Vier SCS33 veiligheidsstootdempers van ACE beschermen de eindposities van een direct aangedreven planaire motor. Het bijzondere aan dit wetenschappelijke project was dat men er rekening mee moest houden dat er een combinatie van kinetische en aand...
Noodstopsystemen voor kruisgeleidingen met planaire motoren
Meer bescherming van testopstellingen
Veiligheidsstootdempers - SCS33 tot SCS64
Meer bescherming van testopstellingen
Veiligheidsstootdempers van de SDH- en SCS-productfamilies optimaliseren deze testopstelling. Aan het einde van een versnellingstraject van 6 meter remmen zij de met testmateriaal uitgeruste slede snel, precies en betrouwbaar af. Daarbij voeren zi...
Meer bescherming van testopstellingen

Toepassingsgebieden

  • productie- en bewerkingscentra
  • transportinstallaties
  • behuizing: tenifeer gehard staal; zuigerstang: hardverchroomd staal; stootkop: staal gehard en corrosiebestendig gecoat; retourveer: staal verzinkt of met kunststofcoating; toebehoren: staal corrosiebestendig gecoat
  • testbanken
  • machines en installaties
  • zwenkeenheden
  • kraansystemen
De slanke, krachtige, veiligheidsstootdempers zijn alleen bestemd voor noodstop-toepassingen. Ze zijn veelzijdig in het gebruik, bijv. in portaal- en transportinstallaties, bewerkingscentra of assemblage-automaten.
SCS45-75EU
Zelfinstellend of geoptimaliseerde karakteristiek

Toebehoren

1-9 st. € 12,35
vanaf 100 st. € 10,87
€ 12,35
Borgmoer
NM45
NM45

Montagetoebehoren

1-9 st. € 22,11
vanaf 100 st. € 19,46
€ 22,11
Vierkantflens
QF45
QF45
1-9 st. € 84,43
vanaf 100 st. € 74,30
€ 84,43
Voetbevestiging
S45
S45
  • Producten
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Toepassingen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Berekeningen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Service & Downloads
  • CAD tekeningen
  • Catalogi en meer
  • Montage-Instructies
  • Mobiele apps
  • Productkennis
  • ACE Academy
  • Certificeringen
  • Nieuws & Pers
  • Pers
  • Beurzen
  • INNOVACE Awards
  • Verkoop
  • Verkoop
  • Snel bestellen
  • Prijsaanvraag
  • Online-Shop
  • Inkoop
  • Service, support & infos

Verkoopkantoor BeNeLux

T +31 (0)165 714 455

benelux@ace-int.eu

ACE Stoßdämpfer GmbH © 2023

  • Cookie-instellingen
  • Privacybeleid
  • Impressum
  • Betaling & Verzending
  • Algemene voorwaarden
ACE is niet verantwoordelijk voor de inhoud van externe gelinkte websites. ACE Stoßdämpfer GmbH levert uitsluitend aan zakelijke klanten met een geldig omzetbelastingidentificatienummer.
Succesvol ingelogd
