TYPES	Remmoment Nm	Remrichting
FDN-47-R	2,0 +/- 0,3	rechts
FDN-57-R	5,5 +/- 0,3	rechts
FDN-63-R	8,5 +/- 0,8	rechts
FDN-70-R	11,0 +/- 1,0	rechts

Rotatieremmen
FDN-47-R

De platte schijfrem voor één draairichting

Continu draaiend
Remmoment 2,0 +/- 0,3 Nm

De remrichting van de platte en sterke rotatierem FDN met stalen behuizing kan rechts- of linksdraaiend zijn. De rem kan direct in het draaipunt remmen. ACE rotatieremmen zijn onderhoudsvrij en montageklaar.

Please note that the last goods issue for Christmas/New Year will be on December 23th. In the new year, outgoing goods will start again on January 2nd

€ 39,94

Lijstprijs excl. BTW

excl. verzending

Op voorraad (Levertijd 1-3 dagen)

CAD tekeningen

FDN-47-R

Continu draaiend

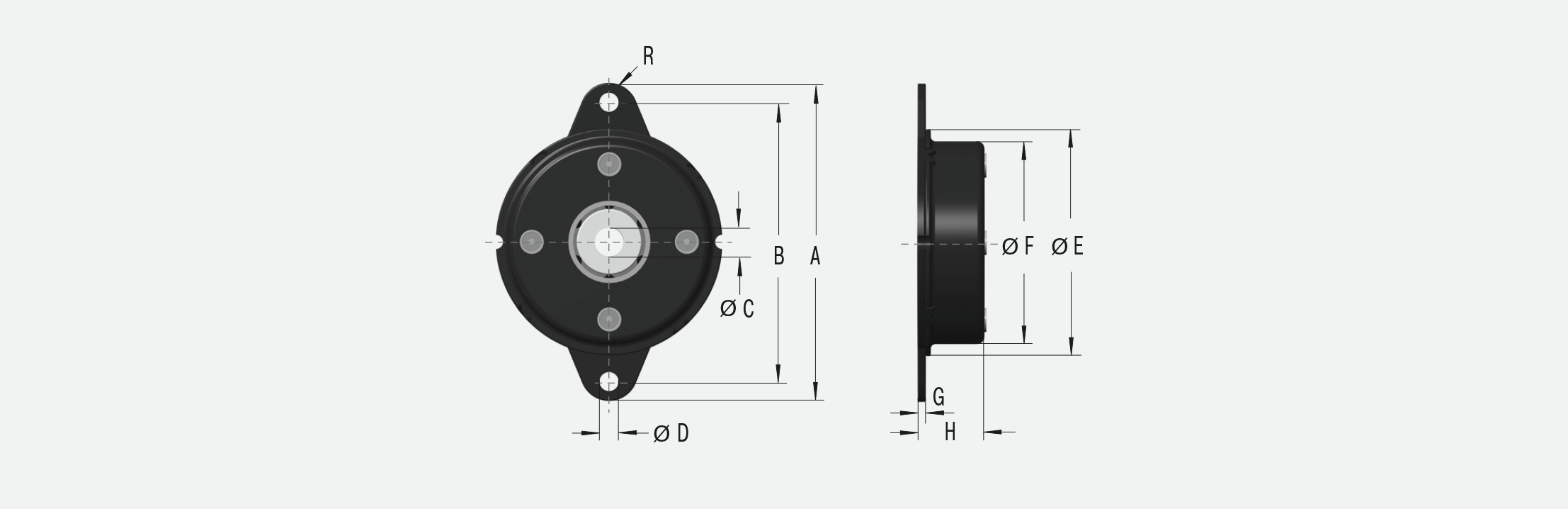

Afmetingen

A	65 mm
B	56 mm
C	6 mm
D	4,5 mm
R	4,5 mm
E	47 mm
F	42,8 mm
G	1,6 mm
H	10,3 mm

Technische gegevens

Remmoment 2,0 +/- 0,3 Nm

Remrichting rechts

Bouwgrootte Ø 47 mm tot 70 mm

Toerental max. 50 t/min

Levensduur 50.000 cycli (1 cyclus = 360° links, 360° rechts), daarna nog minstens 80 % van de oorspronkelijke remmoment. Levensduur kan, afhankelijk van de toepassing, aanzienlijk hoger of lager zijn.

Toegestane temperatuurbereik -10 °C tot +60 °C

Materiaal behuizing: staal; asopname: nylon met vrijloop van metaal

Inbouwpositie willekeurig

Informatie over de as FDN-47: Ø 6 +0 / -0,03
FDN-57 tot FDN-70: Ø 10 +0 / -0,03
hardheid> HRC55, ruwheid R_Z < 1µm mm

Montageinstructie

De as tegen de remrichting draaien om de vrijloophouder niet te beschadigen. Via de as mogen geen axiale of radiale krachten worden toegevoerd.

Veiligheidsinstructie

rotatieremmen niet als lager gebruiken. Externe geleiding of lager toepassen.

Op aanvraag

Speciale olie leverbaar.

FDN-47-R

Continu draaiend

Toepassingsvoorbeelden

Rotatieremmen - FDN

Beschermingssystemen voor motoraangedreven afzuigkappen

Voor een ergonomisch gebruik kunnen moderne afzuigkappen met een motor omhoog en weer omlaag worden bewogen. Bij het omlaag bewegen kan een wisselende belasting door het terugvoeren van de stroom naar de spanningsbron tot gevolg hebben dat de afzu...

Toepassingsgebieden

kappen
kleppen
machinebehuizingen
transportinstallaties
schakelkasten
meubelindustrie
heftoepassingen
montageplaatsen
voertuigtechniek
klepelementen

ACE industrie-gasdrukveren worden bij voorkeur in industriële toepassingen, in de machinebouw, de medische techniek en de elektronica-, automobiel- en meubelindustrie gebruikt.
