Snelheidsregeling
Productserie
  • Industrie-Gasdrukveren
  • Industrie-Gastrekveren
  • Hydraulische remcilinders
  • Deurdempers
  • Voedingsregelaars
  • Rotatieremmen
Productfamilie
  • GS-8 tot GS-70
  • GS-8-V4A tot GS-40-VA
  • GST-40 Tandem
Basistypes
  • GST-40
TYPESSlag mmSlag A mmSlag B mmL uitgeschoven mm
GST-40-50-100-50100485
GST-40-50-150-50150585
GST-40-50-200-50200685
GST-40-70-250-70250825
GST-40-70-300-70300925
GST-40-70-350-703501.025
GST-40-70-400-704001.125

Industrie-Gasdrukveren
GST-40-50-200

Meer kracht bij zware kleppen

Ventieltechniek
Uitschuifkracht max. 5.000 N
Slag - mm

Dekken twee verschillende krachtbereiken af: tandemgasveren van ACE zijn onderhoudsvrij en montageklaar en beschikken over twee drukbuizen met verschillende uitschuifkracht en progressie. Ze dekken daarmee de krachtbereiken van de begin- en de eindkracht af. Deze krachtbereiken zijn exact op elkaar afgestemd en worden met de gratis ACE berekeningsservice eerst individueel op de toepassing geconfigureerd, dan speciaal voor de toepassing gemaakt en zo aan de vereiste kinematica aangepast.

Deze klantspecifieke systemen, waarvoor een groot aantal bevestigingen beschikbaar zijn, zijn speciaal geschikt voor zware lasten met een grote openingshoek. Ze zijn ook in roestvrijstalen uitvoering leverbaar.
Please note that the last goods issue for Christmas/New Year will be on December 23th. In the new year, outgoing goods will start again on January 2nd
Industrie-Gasdrukveren
GST-40-50-200
Meer kracht bij zware kleppen
Ventieltechniek
Uitschuifkracht max. 5.000 N
Slag - mm
ACE Stoßdämpfer GmbH - foto - GST-40
ACE Stoßdämpfer GmbH - foto - GST-40
ACE Easy Sizing Grootte of type onbekend? Berekenen!
€ 492,68
Lijstprijs excl. BTW
excl. verzending
Op aanvraag (Momenteel niet op voorraad. U wordt zo snel mogelijk na controle van uw aanvraag op de hoogte gebracht van de beschikbaarheid.)

CAD tekeningen

Product-downloads

  • ACE CAD
  • Traceparts
  • Cadenas Part Solutions
Gebruikers- en montagehandleiding

Familie GST-40 Tandem

Bedrijfs- en montageinstructies 432 kB 04-06-2024
  • Technische details
  • Toepassingsgebied
  • Toebehoren
GST-40-50-200
Ventieltechniek

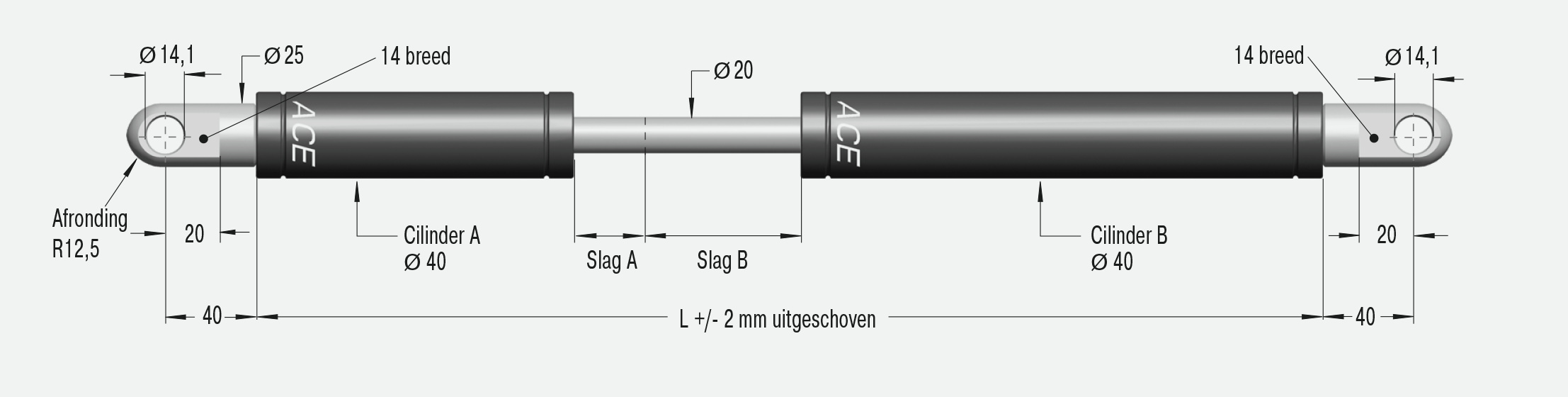

Afmetingen

GST-40-50-200
Slag- mm
Slag A50 mm
Slag B200 mm
L uitgeschoven685 mm

Technische gegevens

Uitschuifkracht max. 5.000 N

Zuigerstangdiameter Ø 20 mm

Progressie afhankelijk van de berekening, overeenkomstig uw toepassing

Levensduur ca. 10.000 m

Toegestane temperatuurbereik -20 °C tot +80 °C

Materiaal behuizing, bevestigingen: verzinkt staal; zuigerstang: staal met slijtvaste oppervlaktecoating

Vulmedium stikstof en olie

Inbouwpositie willekeurig. A.u.b. de door ACE berekende montagepunten aanhouden.

Einddemping op de toepassing gerichte einddemping en uitschuifsnelheid

Vaste aanslag externe vaste aanslag aan het einde van de slag voorzien

Opmerking

Deze gasdrukveren worden overeenkomstig hun toepassing gemaakt en zijn daarom niet af magazijn leverbaar.

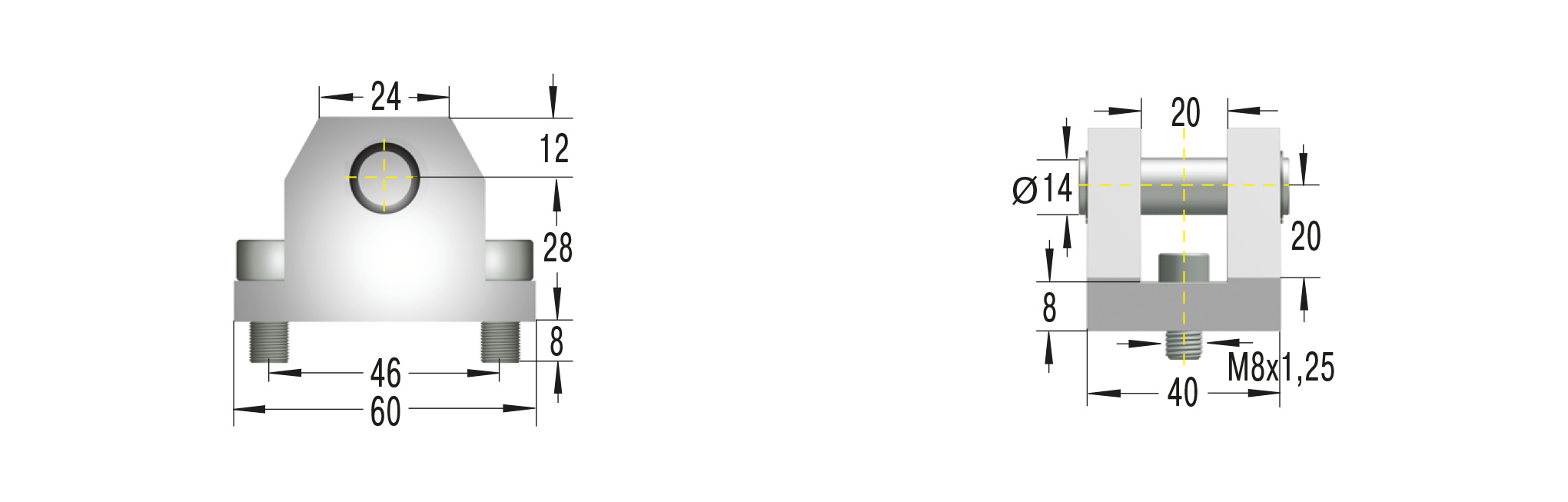

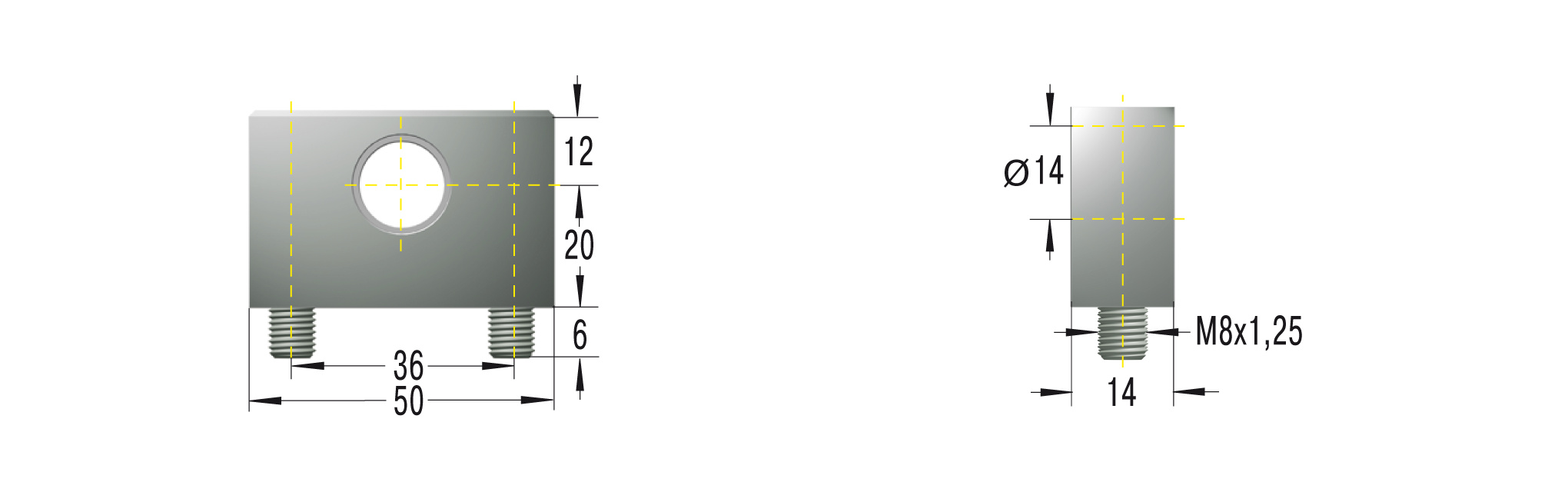

Bevestigingen

De bevestigingen zijn willekeurig te combineren en moeten indien nodig tijdens de inbouw tegen verdraaiing beveiligd worden.

Op aanvraag

speciale olie en andere speciale uitvoeringen evenals overig toebehoren. Materiaal 1.4301/1.4305, AISI 304/303 (V2A) en 1.4404/1.4571, AISI 316L/316Ti (V4A).

Sales gegevens

Gewicht
2,491 kg

Douanetariefnummer
83024900

Land van oorsprong
DE

GST-40-50-200
Ventieltechniek

Toepassingsvoorbeelden

Bewegingsondersteuning voor assemblagearmen in de automobie...
Industrie-Gasdrukveren - GST-40 Tandem
Bewegingsondersteuning voor assemblagearmen in de automobie...
Industriële gasveren ondersteunen bij het openen van kleppen, kappen en deksels de spierkracht van de gebruikers. Maar de standaardmodellen die bijvoorbeeld worden gebruikt voor motorkappen en achterkleppen van motorvoertuigen, hebben op grond van...
Bewegingsondersteuning voor assemblagearmen in de automobie...
Openings- en sluitmechanismen voor zware afdekkingen van on...
Industrie-Gasdrukveren - GST-40 Tandem
Openings- en sluitmechanismen voor zware afdekkingen van on...
Ondergrondse verdeelsystemen zijn optisch een goede zaak. Voor een comfortabel onderhoud hiervan worden de zware afdekkingen van soms grote verdeelkasten met behulp van ACE tandem-gasdrukveren weer naar de oppervlakte gehaald. Dit lukt, dankzij de...
Openings- en sluitmechanismen voor zware afdekkingen van on...

Toepassingsgebieden

  • kappen
  • kleppen
  • machinebehuizingen
  • transportinstallaties
  • klepelementen
  • laad- en hijsvoorzieningen
De tandemgasveren van ACE worden in industriële toepassingen gebruikt, bijv. in de machinebouw, de automobiel-, elektronica- en meubelindustrie, maar ook in de medische techniek of bij ondergrondse stroomkasten op bijv. markten.
GST-40-50-200
Ventieltechniek

Toebehoren

1-3 st. € 151,73
vanaf 100 st. € 45,52
€ 151,73
Lagerschoen
ME14
ME14
1-3 st. € 132,64
vanaf 100 st. € 39,79
€ 132,64
Montageflens
ND14
ND14

Bevestiging

1-3 st. € 62,03
vanaf 100 st. € 18,61
€ 62,03
Kogelstangkop
E14
E14
1-3 st. € 20,39
vanaf 100 st. € 6,12
€ 20,39
Schroefoog
A14
A14
1-3 st. € 30,10
vanaf 100 st. € 9,03
€ 30,10
Gaffel
D14
D14
  • Producten
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Toepassingen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Berekeningen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Service & Downloads
  • CAD tekeningen
  • Catalogi en meer
  • Montage-Instructies
  • Mobiele apps
  • Productkennis
  • ACE Academy
  • Certificeringen
  • Nieuws & Pers
  • Pers
  • Beurzen
  • INNOVACE Awards
  • Verkoop
  • Verkoop
  • Snel bestellen
  • Prijsaanvraag
  • Online-Shop
  • Inkoop
  • Service, support & infos

Verkoopkantoor BeNeLux

T +31 (0)165 714 455

benelux@ace-int.eu

ACE Stoßdämpfer GmbH © 2023

  • Cookie-instellingen
  • Privacybeleid
  • Impressum
  • Betaling & Verzending
  • Algemene voorwaarden
ACE is niet verantwoordelijk voor de inhoud van externe gelinkte websites. ACE Stoßdämpfer GmbH levert uitsluitend aan zakelijke klanten met een geldig omzetbelastingidentificatienummer.
Succesvol ingelogd
