Industrie-Gasdrukveren
GS-40-100-V4A
Met levensmiddelenolie, FDA-gecertificeerd
Ventieltechniek, RVS
Uitschuifkracht max. 5.000 N
Slag 100 mm
Deze ACE gasdrukveren zien er niet alleen goed uit, maar zijn bovendien in verschillende slaglengtes en mogelijke uitschuifkrachten verkrijgbaar. Uitgebreid toebehoren in roestvrij staal garandeert een makkelijke montage en een brede inzetbaarheid.
CAD tekeningen
Product-downloads
Familie GS-40-V4A
Bedrijfs- en montageinstructies | 2.7 MB | 08-05-2024 | |
nl_NL |

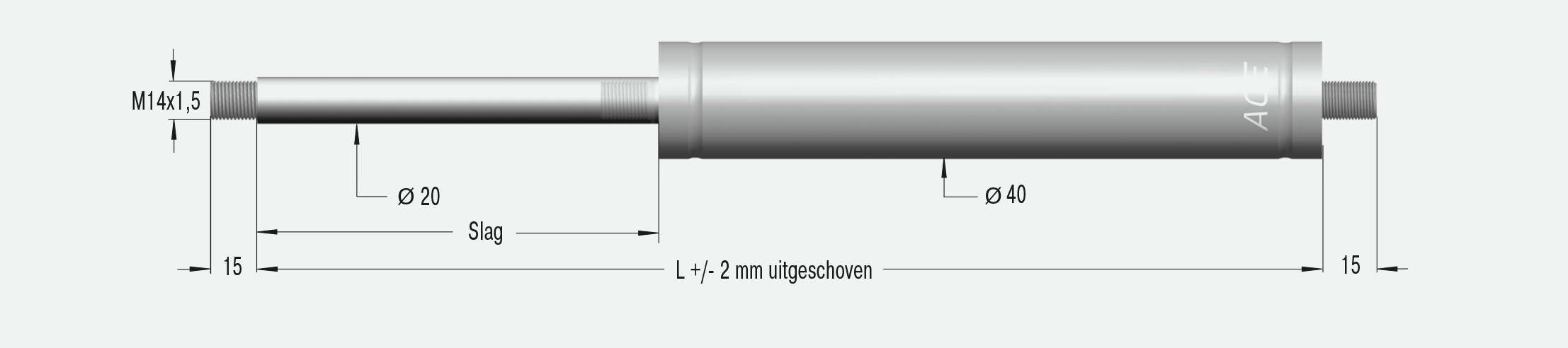

Afmetingen
![GS-40-100-V4A](https://www.ace-ace.nl/media/msimages/ACE_GS40V4A(VA)_M_GT_TECHdraw-L_RGB-L_NL.jpg)
Slag | 100 mm |
L uitgeschoven | 317 mm |
Technische gegevens
Uitschuifkracht max. 5.000 N Zuigerstangdiameter Ø 20 mm Progressie ca. 42 % tot 44 % Levensduur ca. 10.000 m Toegestane temperatuurbereik -20 °C tot +80 °C Materiaal behuizing, zuigerstang, bevestigingen: RVS (1.4404/1.4571, AISI 316L/316Ti) Vulmedium stikstof en HLP-olie naar DIN 51 524, deel 2 Inbouwpositie Wanneer de zuigerstang naar beneden wijzend gemonteerd wordt, werkt de einddemping. Einddemping ca. 30 mm (afhankelijk van de slag) Vaste aanslag externe vaste aanslag aan het einde van de slag voorzien | Opmerkinglevensmiddelenolie conform FDA 21 CFR 178.3570 BevestigingenDe bevestigingen zijn willekeurig te combineren en moeten indien nodig tijdens de inbouw tegen verdraaiing beveiligd worden. VeiligheidsinstructieGasdrukveren mogen niet onder voorspanning worden gemonteerd. Op aanvraagspeciale olie en andere speciale uitvoeringen evenals overig toebehoren leverbaar. Verschillende einddempingen en botssnelheden. Meer gasveren van RVS316 verkrijgbaar. |
Toepassingsvoorbeelden
Toepassingsgebieden
- kappen
- kleppen
- machinebehuizingen
- transportinstallaties
- schakelkasten
- meubelindustrie
- scheepsbouw
- levensmiddelenindustrie
- farmaceutische technologie
- klepelementen
