TD, TDE

TYPES	Energieopname Nm/Slag	Slag mm	Slag A mm	Slag B mm
TD-28-50-50-F	75	-	50	50
TD-28-70-70-F	70	-	70	70
TD-28-100-100-F	80	-	100	100
TD-28-120-120-D	165	-	120	120

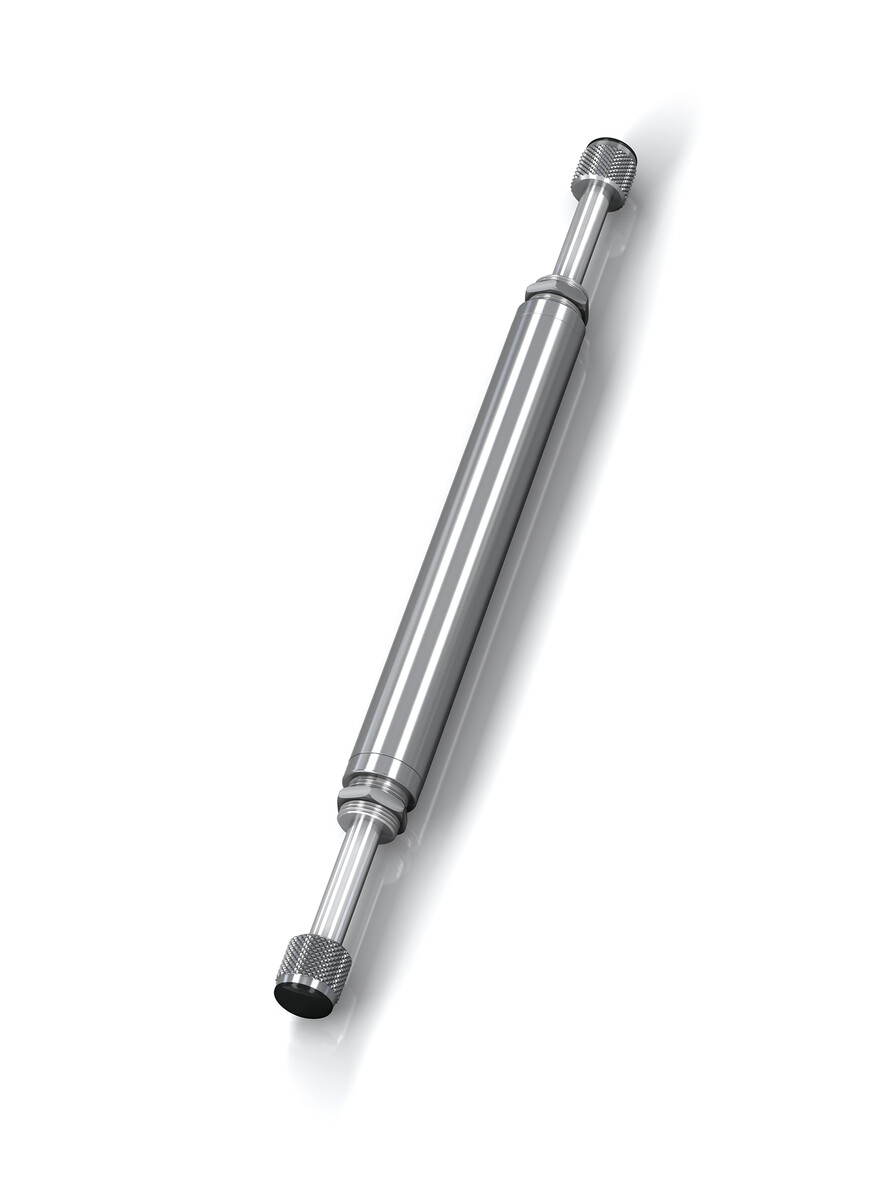

Deurdempers
TD-28-100-100-F

De veilige manier om deuren te sluiten

Instelbaar
Energieopname 80 Nm/Slag
Slag - mm

Veiligheid voor mens, deur en kozijn: of nu een- of tweezijdig werkend; met de dempers TD-28 en TDE-28 van ACE wordt elke deur in vele gewichtsklassen voor het dichtslaan opgevangen. De energie wordt bij slagen tussen 50 mm en 120 mm zo betrouwbaar geabsorbeerd dat ledematen en onderdelen beschermd zijn.

De instelling van de gewenste dempingskracht wordt handmatig uitgevoerd, waarbij deze deurdempers energie tot max. 190 Nm/slag kunnen absorberen. Afhankelijk van het type kunnen er massa’s tot maximaal 7.000 kg opgevangen worden. De ACE deurdempers zijn met hardverchroomde zuigerstang en verzinkte stalen cilinderbuis hoogwaardig uitgevoerd en hebben een lange levensduur.

€ 272,69

Lijstprijs excl. BTW

excl. verzending

Op voorraad (Levertijd 1-3 dagen)

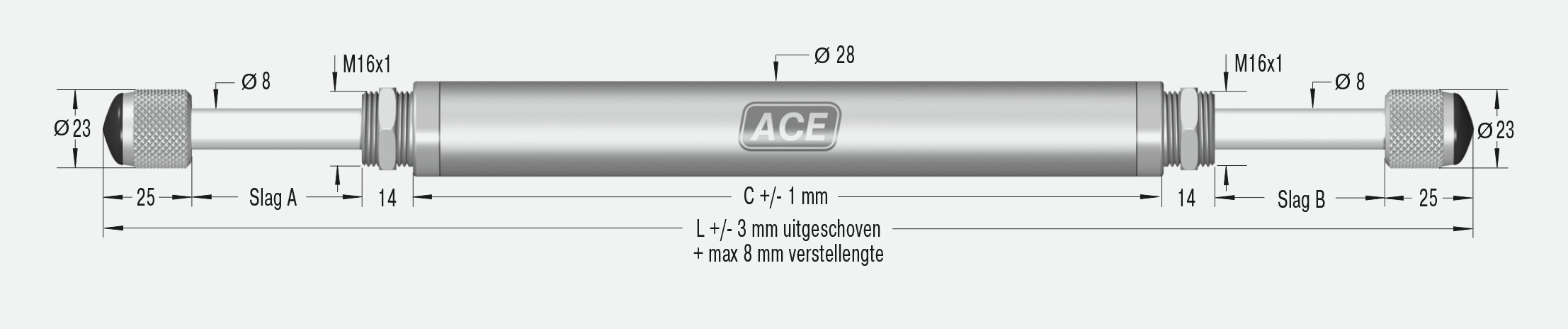

CAD tekeningen

TD-28-100-100-F

Instelbaar

Afmetingen

Slag	- mm
Slag A	100 mm
Slag B	100 mm
C	220 mm

Technische gegevens

Energieopname 80 Nm/Slag

Botsingsmassa max. 250 kg

Reactiekracht 1.500 N

Veerkracht max. 40 N

Retour F

Cilinderbuisdiameter Ø 28 mm mm

Zuigerstangdiameter Ø 8 mm

Loze slag TDE: gering

Toegestane temperatuurbereik -20 °C tot +80 °C

Instelling Door het draaien van de uitgetrokken zuigerstang aan de kartelkop wordt de demping ingesteld. Daarbij kan maat L zich met max. 4 mm (TDE-28) of 8 mm (TD-28) verlengen.

Materiaal behuizing: verzinkt staal; zuigerstang: hardverchroomd staal

Botssnelheid 0,1 m/s tot 2 m/s

Slagen per minuut max. 10

Opmerking

ACE deurdempers zijn een- of tweezijdig werkende hydraulische instelbare stootdempers.

Op aanvraag

speciale olie en andere speciale uitvoeringen evenals overig toebehoren leverbaar
