TYPES	Energieopname Nm/Slag	Energieopname Nm/h	Effectieve massa min. kg	Effectieve massa max. kg
A3X5EUS	15.800	2.260.000	480	154.000
A3X8EUS	28.200	3.600.000	540	181.500
A3X12EUS	44.000	5.400.000	610	204.000

Zware industriestootdempers
A3X8EUS

Afremmen van zware lasten en traploze aanpassing

Instelbaar
Energieopname 28.200 Nm/Slag
Slag 203 mm

Krachtig en aanpasbaar: tot het assortiment van ACE horen ook zware, instelbare industriestootdempers. Daarbij gaat het bij de tussen 7,55 kg tot 48 kg wegende types uit de serie A1 1/2 tot A3 om uiterst robuuste, montageklare hydraulische machine-elementen met een opmerkelijk hoge energieopname en een groot bereik van de effectieve massa.

Het bijzondere is de flexibiliteit, waarbij de dempers via een binnenzeskant op de demperbodem instelbaar zijn, waarmee deze bijv. aan wisselende toepassingswaarden ideaal kunnen worden aangepast. De A-types dekken een effectief massabereik van 0,3 kg t/m 204.000 kg en kunnen maximaal 44.000 Nm aan energie opnemen.

Please note that the last goods issue for Christmas/New Year will be on December 23th. In the new year, outgoing goods will start again on January 2nd

ACE Stoßdämpfer GmbH - foto - A3EU-S Voetbevestiging

€ 3.852,55

Lijstprijs excl. BTW

excl. verzending

Op aanvraag (Momenteel niet op voorraad. U wordt zo snel mogelijk na controle van uw aanvraag op de hoogte gebracht van de beschikbaarheid.)

CAD tekeningen

Product-downloads

Technische details

A3X8EUS

Instelbaar

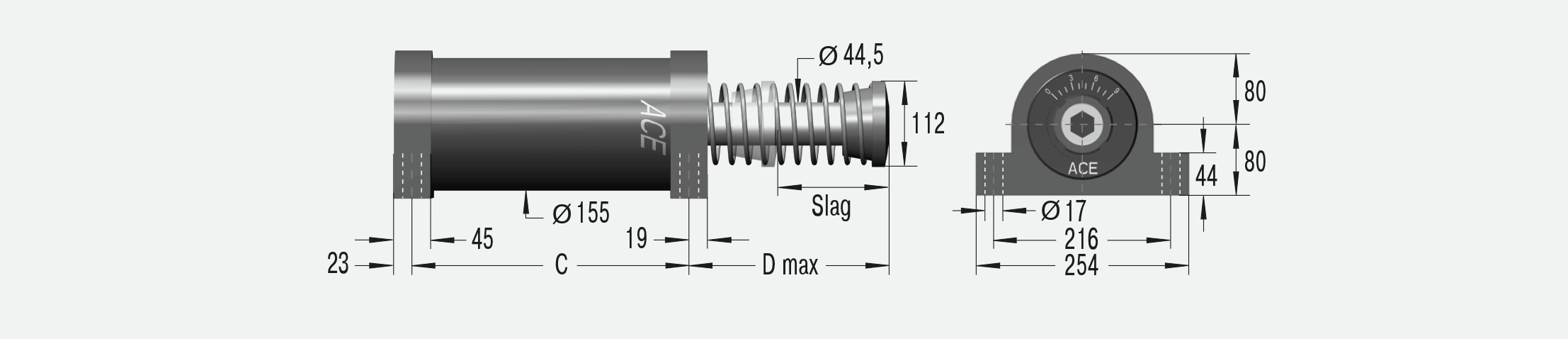

Afmetingen

Slag	203 mm
C	330 mm
D max.	300 mm

Technische gegevens

Energieopname 28.200 Nm/Slag

Energieopname 3.600.000 Nm/h

Energieopname met olietank 4.520.000 Nm/h

Effectieve massa min. 540 kg

Effectieve massa max. 181.500 kg

Veerkracht min. 280 N

Veerkracht max. 740 N

Retourtijd 0,8 s

Hoekafwijking max. 3 °

Botssnelheid 0,1 m/s tot 5 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik -12 °C tot +66 °C. Afwijkende temperaturen op aanvraag.

Inbouwpositie willekeurig

Vaste aanslag 2,5 tot 3 mm vóór einde slag voorzien

Instelling harde klap aan het begin van de slag, richting 9 draaien. Harde klap aan het einde van de slag, richting 0 draaien.

Materiaal behuizing: staal corrosiebestendig gecoat; zuigerstang: hardverchroomd staal; stootkop: staal gehard en corrosiebestendig gecoat; retourveer: gechromateerd staal

Dempingsmedium Automatic Transmission Fluid (ATF)

Opmerking

energieoverschrijding bij noodstop-gebruik en continubedrijf toegestaan. Neem hiervoor contact op met ACE.

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de afdichtingscomponenten beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing. Vanwege de warmte-afgifte de stootdempers niet lakken.

Op aanvraag

speciale olie, vernikkeld, verhoogde corrosiebescherming, in andere speciale uitvoeringen leverbaar
