TYPES	Energieopname Nm/Slag	Energieopname noodstop Nm/Slag	Slag max. mm
TS14-7	2,0	3	7
TS18-9	4,0	6	9
TS20-10	6,0	7	10
TS26-15	11,5	15	15
TS32-16	23,0	26	16
TS35-19	30,0	36	19
TS40-19	34,0	42	19
TS41-21	48,0	63	21
TS44-23	63,0	72	23
TS48-25	81,0	91	25
TS51-27	92,0	114	27
TS54-29	122,0	158	29
TS58-30	149,0	154	30
TS61-32	163,0	169	32
TS64-34	208,0	254	34
TS68-36	227,0	272	36
TS75-39	291,0	408	39
TS78-40	352,0	459	40
TS82-44	419,0	620	44
TS84-43	475,0	635	43
TS90-47	580,0	778	47
TS107-56	902,0	966	56

Structuurdempers
TS32-16

Compacte bouwvorm bij gelijkmatige vertraging

Axiaal zacht dempend
Energieopname 23,0 Nm/Slag
Slag max. 16 mm

Energieopname op compacte constante wijze: de structuurdempers TS (TUBUS soft) zijn ook van co-polyester elastomeer gemaakt. Door de bijna lineaire dempingskarakteristiek absorberen de onderhoudsvrije, montageklare componenten de energie bij minimale machinebelasting zacht. De gelijkblijvende demping wordt nog bevorderd door de lage eigen opwarming van het materiaal.

De TS-productfamilie overtuigt door maximale energieopname in het bereik van 2 Nm t/m 966 Nm bij minimale bouwhoogte. De plaatsbesparende bouwvorm loopt uiteen van Ø 14 mm tot Ø 107 mm. Met de inbegrepen speciale schroef kan elke structuurdemper uit deze familie makkelijk en snel bevestigd worden.

Please note that the last goods issue for Christmas/New Year will be on December 23th. In the new year, outgoing goods will start again on January 2nd

€ 25,11

Lijstprijs excl. BTW

excl. verzending

Op voorraad (Levertijd 1-3 dagen)

CAD tekeningen

TS32-16

Axiaal zacht dempend

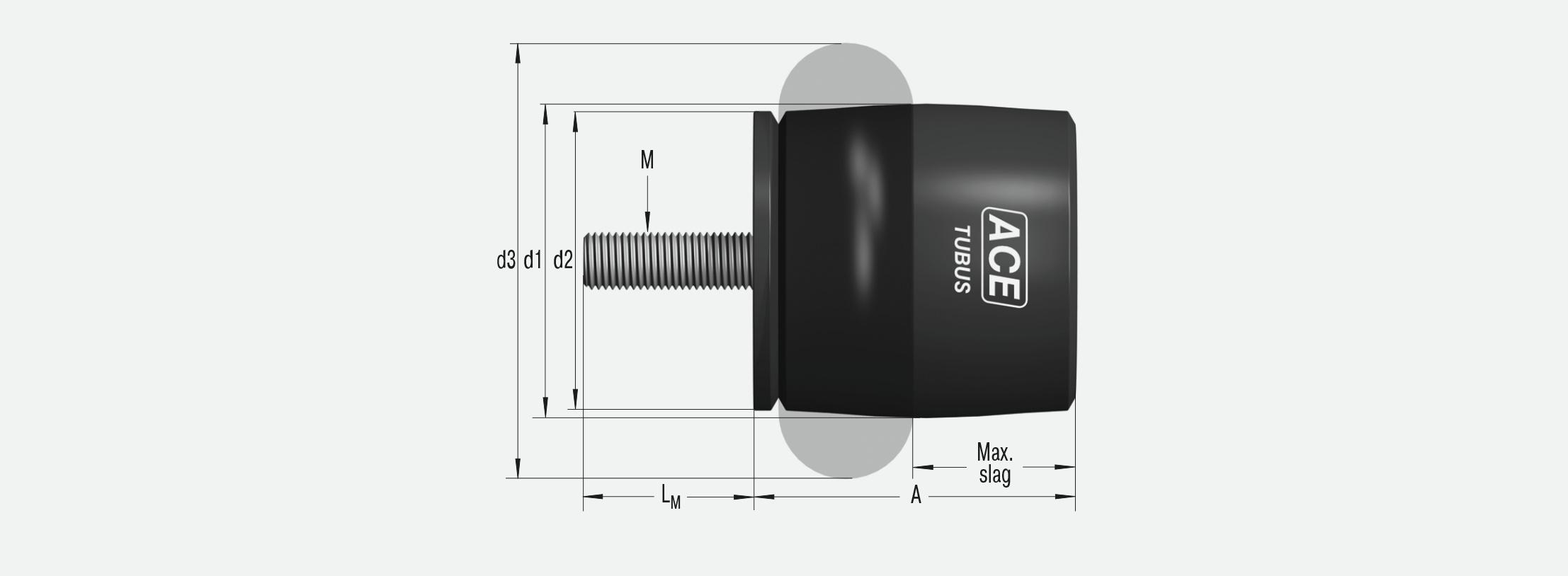

Afmetingen

Slag max.	16 mm
A	32 mm
d1	32 mm
d2	30 mm
d3	44 mm
M	M6 mm
L_M	6 mm

Technische gegevens

Energieopname 23,0 Nm/Slag

Energieopname noodstop 26 Nm/Slag

Energieabsorptie 35 % tot 64 %

Dynamische krachtopname 533 N tot 23.500 N

Toegestane temperatuurbereik -40 °C tot +90 °C

Bouwgrootte 14 mm tot 107 mm

Inbouwpositie willekeurig

Materiaalhardheid Shore 40D Shore

Materiaal structuurlichaam: co-polyester elastomeer

Omgeving bestand tegen microben, zeewater, chemicaliën en met zéér goede UV- en ozonresistentie. Géén wateropname en géén opzwelling.

Botssnelheid tot max. 5 m/s

Aandraaimoment max. M4: 1,7 Nm
M5: 2,3 Nm
M6: 6 Nm
M12: 50 Nm
M16: 120 Nm

Opmerking

Geschikt voor noodstop- en duurtoepassingen. Neem bij toepassingen onder voorspanning en bij verhoogde temperaturen contact op met ACE.

Veiligheidsinstructie

bevestigingsschroef extra met Loctite borgen

Op aanvraag

speciale slagen, karakteristieken, veerconstanten, bouwgroottes en materialen leverbaar

TS32-16

Axiaal zacht dempend

Toepassingsvoorbeelden

Structuurdempers - TUBUS TS

Beschermende constructies voor loopbandaandrijvingen bij ru...

Bij het trainen in gewichtloze toestand worden astronauten vastgezet in een harnas met elastische koorden, zodat ze niet loskomen van de vloer. Voor deze toepassing worden drie lineair werkende structuurdempers van ACE gebruikt. Eén zogenaamde TUB...

Structuurdempers - TUBUS TS

Demping voor offshore landingsconstructies

Het onderhoud van windmolens op open zee heeft lange tijd schade aan de onderhoudsboten tot gevolg gehad. Want de voor het aanmeren bedoelde starre aanlegconstructie moet vanwege de impactsnelheid en de golfslag tot wel 20 % van de massa van de bo...

Toepassingsgebieden

lineaire sleden
pneumatische cilinders
hanteringsmodules
machines en installaties
zwenkeenheden
elektromechanische aandrijvingen
kraantoepassingen
transportinstallaties

Deze voordelige TUBUS TS met lange levensduur is geschikt voor noodstop- en duurtoepassingen en wordt bijv. toegepast als einddemping in lineaire assen, in de werktuigbouw, in werktuigmachines en in hydraulische, pneumatische en handlingmachines.
