TYPESEnergieopname Nm/SlagEnergieopname Nm/hEffectieve massa min. (soft contact) kgEffectieve massa max. (soft contact) kg
SC190EUM-02534.000--
SC190EUM-0-8802534.000--
SC190EUM-12534.0002,36
SC190EUM-1-8802534.0002,36
SC190EUM-22534.0005,516
SC190EUM-2-8802534.0005,516
SC190EUM-32534.0001441
SC190EUM-3-8802534.0001441
SC190EUM-42534.0003491
SC190EUM-4-8802534.0003491

Kleine stootdempers
SC190EUM-1-880

Lange slagen en zachte demping

Zelfinstellend, soft contact, zonder stootkop
Energieopname 25 Nm/Slag
Slag 16 mm

Ideaal voor zachte demping: SC in de naam van de types uit de ACE productfamilie SC190 tot SC925 staat voor 'soft contact'. Deze massieve kleine stootdempers zijn zodanig geconstrueerd dat ze, indien gewenst, met een lineaire of progressieve afremcurve geconfigureerd kunnen worden. Het zachte karakter van hun demping is te danken aan de speciale lange slagen waardoor geringe reactiekrachten ontstaan.

Ook deze onderhoudsvrije, montageklare hydraulische machine-elementen zijn met een geïntegreerde vaste aanslag uitgerust. Bij gebruik van de gemonteerde geleidepen zijn botshoeken van maximaal 25° mogelijk. Dankzij de in kleine stappen opvolgende gradatie van het hardheidsbereik dekken deze dempers een effectief massabereik af dat uiteenloopt van minder dan één tot meer dan 2.000 kg!

De kleine stootdempers uit de productfamilie SC190 tot SC925 worden in de machinebouw vooral in de sectoren handling en automation gebruikt.
Please note that the last goods issue for Christmas/New Year will be on December 23th. In the new year, outgoing goods will start again on January 2nd
Kleine stootdempers
SC190EUM-1-880
Lange slagen en zachte demping
Zelfinstellend, soft contact, zonder stootkop
Energieopname 25 Nm/Slag
Slag 16 mm
ACE Stoßdämpfer GmbH - foto - SC190EUM; 0 tot 4
ACE Stoßdämpfer GmbH - foto - SC190EUM; 0 tot 4
ACE Easy Sizing Grootte of type onbekend? Berekenen!
€ 72,59
Lijstprijs excl. BTW
excl. verzending
Op aanvraag (Momenteel niet op voorraad. U wordt zo snel mogelijk na controle van uw aanvraag op de hoogte gebracht van de beschikbaarheid.)

CAD tekeningen

Product-downloads

  • ACE CAD
  • Traceparts
  • Cadenas Part Solutions
Gebruikers- en montagehandleiding

Familie SC190 tot SC925

Bedrijfs- en montageinstructies 1 MB 20-06-2022
  • Technische details
  • Toepassingsgebied
  • Toebehoren
SC190EUM-1-880
Zelfinstellend, soft contact, zonder stootkop

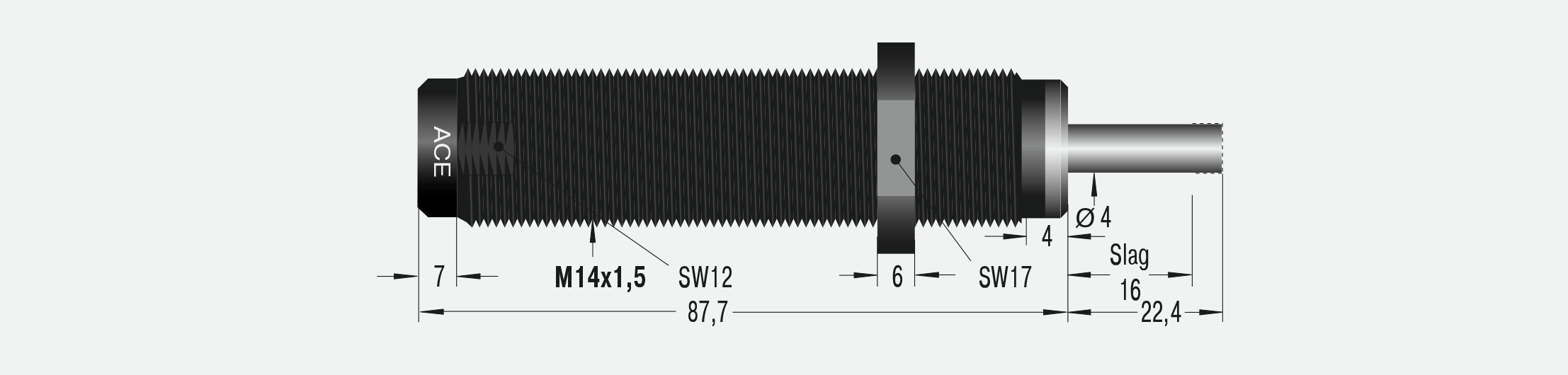

Afmetingen

SC190EUM-1-880
Slag16 mm

Technische gegevens

Energieopname 25 Nm/Slag

Energieopname 34.000 Nm/h

Effectieve massa min. (zelfinstellend) 1,4 kg

Effectieve massa max. (zelfinstellend) 7 kg

Effectieve massa min. (soft contact) 2,3 kg

Effectieve massa max. (soft contact) 6 kg

Hardheid -1

Veerkracht min. 4 N

Veerkracht max. 9 N

Retourtijd 0,25 s

Hoekafwijking max. 5 °

Botssnelheid 0,15 m/s tot 3,66 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik 0 °C tot 66 °C

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Materiaal behuizing, toebehoren: staal corrosiebestendig gecoat; zuigerstang: gehard roestvast staal

Dempingsmedium olie, temperatuurstabiel

Opmerking

Voor een precieze eindaanslag adviseren wij het gebruik van een aan­slaghuls (AH).

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de afdichtingscomponenten beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing. Vanwege de warmte-afgifte de stootdempers niet lakken.

Op aanvraag

leverbaar vernikkeld of weartec (zeewaterbestendig) of in andere speciale uitvoeringen. Uitvoeringen zonder stootkop.

Sales gegevens

Douanetariefnummer
84879059

Land van oorsprong
US

SC190EUM-1-880
Zelfinstellend, soft contact, zonder stootkop

Toepassingsvoorbeelden

Dempingssysteem voor pick and place machines
Kleine stootdempers - SC190 tot SC925
Dempingssysteem voor pick and place machines
ACE kleine stootdempers helpen om een constructie met weinig kosten te optimaliseren. Bij deze productielijn voor elektronische componenten kon de toevoer van onderdelen worden verhoogd naar 3.600 cycli/uur. Kleine stootdempers van het type SC190 ...
Dempingssysteem voor pick and place machines
Impactbescherming voor luchtvaartuigen
Kleine stootdempers - SC190 tot SC925
Impactbescherming voor luchtvaartuigen
In het kader van een roboticaproject hebben studenten quadrocopters uitgerust met miniatuur stootdempers. Om kostbare reparaties en de daarmee gepaard gaande stilstandtijd bij het onderzoek naar de vliegeigenschappen en het leren gebruiken van de ...
Impactbescherming voor luchtvaartuigen

Toepassingsgebieden

  • lineaire sleden
  • pneumatische cilinders
  • hanteringsmodules
  • machines en installaties
  • productie- en bewerkingscentra
  • meettafels
  • werktuigmachines
De kleine stootdempers uit de productfamilie SC190 tot SC925 worden in de machinebouw vooral in de sectoren handling en automation gebruikt.
SC190EUM-1-880
Zelfinstellend, soft contact, zonder stootkop

Toebehoren

1-9 st. € 2,15
vanaf 100 st. € 1,89
€ 2,15
Contramoer
KM14
KM14
1-9 st. € 7,56
vanaf 100 st. € 6,65
€ 7,56
Aanslaghuls
AH14
AH14
1-9 st. € 49,79
vanaf 100 st. € 43,82
€ 49,79
Geleidingspen
BV14SC
BV14SC
1-9 st. € 21,25
vanaf 100 st. € 18,70
€ 21,25
Beschermkap
PB14SC
PB14SC
1-9 st. € 119,93
vanaf 100 st. € 105,54
€ 119,93
Schakelaanslaghuls
AS14
AS14
1-9 st. € 9,96
vanaf 100 st. € 8,76
€ 9,96
Schakelkop
PS14
PS14
1-9 st. € 21,03
vanaf 100 st. € 18,51
€ 21,03
Staalurethaankop
BP14
BP14

Montagetoebehoren

1-9 st. € 18,53
vanaf 100 st. € 16,31
€ 18,53
Klemflens
MB14
MB14
1-9 st. € 18,53
vanaf 100 st. € 16,31
€ 18,53
Rechthoekflens
RF14
RF14
1-9 st. € 19,55
vanaf 100 st. € 17,20
€ 19,55
Universeelflens
UM14
UM14
  • Producten
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Toepassingen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Berekeningen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Service & Downloads
  • CAD tekeningen
  • Catalogi en meer
  • Montage-Instructies
  • Mobiele apps
  • Productkennis
  • ACE Academy
  • Certificeringen
  • Nieuws & Pers
  • Pers
  • Beurzen
  • INNOVACE Awards
  • Verkoop
  • Verkoop
  • Snel bestellen
  • Prijsaanvraag
  • Online-Shop
  • Inkoop
  • Service, support & infos

Verkoopkantoor BeNeLux

T +31 (0)165 714 455

benelux@ace-int.eu

ACE Stoßdämpfer GmbH © 2023

  • Cookie-instellingen
  • Privacybeleid
  • Impressum
  • Betaling & Verzending
  • Algemene voorwaarden
ACE is niet verantwoordelijk voor de inhoud van externe gelinkte websites. ACE Stoßdämpfer GmbH levert uitsluitend aan zakelijke klanten met een geldig omzetbelastingidentificatienummer.
Succesvol ingelogd
