TYPES	Energieopname Nm/Slag	Energieopname Nm/h	Effectieve massa min. kg	Effectieve massa max. kg
MC75EUM-1	9	28.200	0,3	1,1
MC75EUM-1-880	9	28.200	0,3	1,1
MC75EUM-2	9	28.200	0,9	4,8
MC75EUM-2-880	9	28.200	0,9	4,8
MC75EUM-3	9	28.200	2,7	36,2
MC75EUM-3-880	9	28.200	2,7	36,2
MC75EUM-4	9	28.200	25	72
MC75EUM-4-880	9	28.200	25	72

Kleine stootdempers
MC75EUM-2

Demping in miniatuurformaat

Zelfinstellend
Energieopname 9 Nm/Slag
Slag 10 mm

Ideaal voor compacte, efficiënte constructies: de productfamilie MC5 tot MC75 overtuigt gebruikers enerzijds door zijn afmetingen met zeer korte totale lengtes. Anderzijds zijn de geringe retourkrachten van voordeel bij het remmen van zowel snelle als langzame bewegingen.

De massieve behuizingen van elke demper zijn met temperatuurstabiele olie gevuld, beschikken over doorlopende schroefdraad incl. inbegrepen contramoer en beschikken daarnaast over een geïntegreerde vaste aanslag. Deze hydraulische machine-elementen van ACE zijn daardoor geschikt voor directe montage en zijn bovendien onderhoudsvrij. De in kleine stappen opvolgende gradatie van het hardheidsbereik in combinatie met de hoogste energieopname zijn verdere voordelen.

Deze kleine stootdempers zijn ideaal voor het gebruik in sectoren zoals de machinebouw, de medische en elektrotechniek en de robotica.

ACE Easy Sizing Grootte of type onbekend? Berekenen!

€ 57,76

Lijstprijs excl. BTW

excl. verzending

Op voorraad (Levertijd 1-3 dagen)

CAD tekeningen

Product-downloads

MC75EUM-2

Zelfinstellend

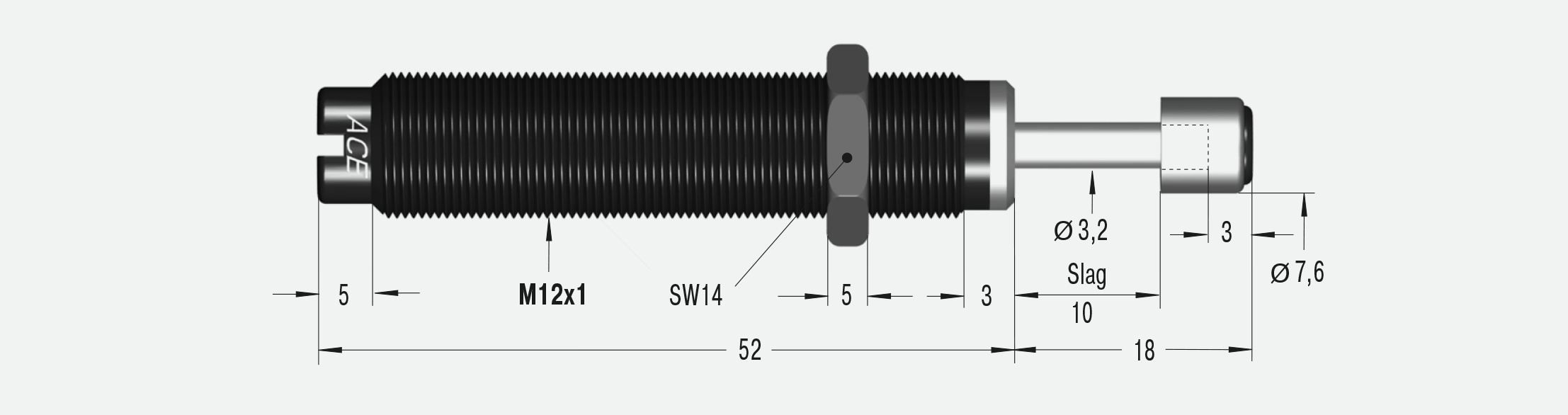

Afmetingen

Slag

10 mm

Technische gegevens

Energieopname 9 Nm/Slag

Energieopname 28.200 Nm/h

Effectieve massa min. 0,9 kg

Effectieve massa max. 4,8 kg

Hardheid -2

Veerkracht min. 4 N

Veerkracht max. 9 N

Retourtijd 0,3 s

Hoekafwijking max. 2 °

Botssnelheid 0,15 m/s tot 4 m/s

Toegestane temperatuurbereik -10 °C tot +66 °C

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Materiaal behuizing, toebehoren: staal corrosiebestendig gecoat; zuigerstang: gehard roestvast staal; stootkop: staal, MC25 en MC75: elastomeer dop; contramoer: staal, MC5 en MC9: aluminium

Dempingsmedium olie, temperatuurstabiel

Opmerking

Voor een precieze eindaanslag adviseren wij het gebruik van een aanslaghuls (AH).

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de afdichtingscomponenten beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing. Vanwege de warmte-afgifte de stootdempers niet lakken.

Op aanvraag

verhoogde corrosiebescherming. Speciale uitvoeringen. Uitvoeringen ook zonder stootkop.

MC75EUM-2

Zelfinstellend

Toepassingsvoorbeelden

Kleine stootdempers - MC5 tot MC75

Remcomponenten voor pneumatische lineaire modules

Pneumatische lineaire modules in de miniatuur sledesystemen zorgen voor hoge snelheden met een constante herhaalnauwkeurigheid. In dit ontwerp is bewust geen gebruik gemaakt van pneumatische einddemping en zijn stootdempers van ACE gebruikt. Want ...

Toepassingsgebieden

miniatuursleden
pneumatische cilinders
hanteringsmodules
kopieerapparaten
meettafels
machines en installaties
sluitsystemen

Deze kleine stootdempers zijn ideaal voor het gebruik in sectoren zoals de machinebouw, de medische en elektrotechniek en de robotica.
