TYPES	Energieopname Nm/Slag	Energieopname Nm/h	Effectieve massa min. kg	Effectieve massa max. kg
MA150EUM	22,0	35.000	1,00	109
MA150EUM-880	22,0	35.000	1,00	109

Kleine stootdempers
MA150EUM-880

Traploze aanpassing

Instelbaar, zonder stootkop
Energieopname 22,0 Nm/Slag
Slag 12,7 mm

De kleine stootdempers uit de productfamilie MA30 tot MA900 zijn instelbaar en kunnen nauwkeurig aan de eisen worden aangepast. Zo beschikt bijv. de MA150 over de rolmembraantechniek uit de familie MC150 tot MC600 en biedt alle voordelen van deze techniek, zoals de toepassing in drukruimtes. Door lange slagen, o.a. 40 mm bij de MA900, ontstaan geringe reactiekrachten, hetgeen resulteert in een zachte dempingskarakteristiek.

Alle varianten van deze onderhoudsvrije en montageklare machine-elementen beschikken over een geïntegreerde vaste aanslag. In alle toepassingen waar toepassingswaarden wisselen, waar berekeningsparameters niet eenduidig zijn of waar maximale flexibiliteit op het gebied van toepassingsmogelijkheden vereist is, presteren ze optimaal.

De instelbare kleine stootdempers van ACE kunnen absoluut klantspecifiek gebruikt worden en worden daarom in de machinebouw veel gebruikt.

Please note that the last goods issue for Christmas/New Year will be on December 23th. In the new year, outgoing goods will start again on January 2nd

ACE Easy Sizing Grootte of type onbekend? Berekenen!

€ 84,88

Lijstprijs excl. BTW

excl. verzending

Op voorraad (Levertijd 1-3 dagen)

CAD tekeningen

MA150EUM-880

Instelbaar, zonder stootkop

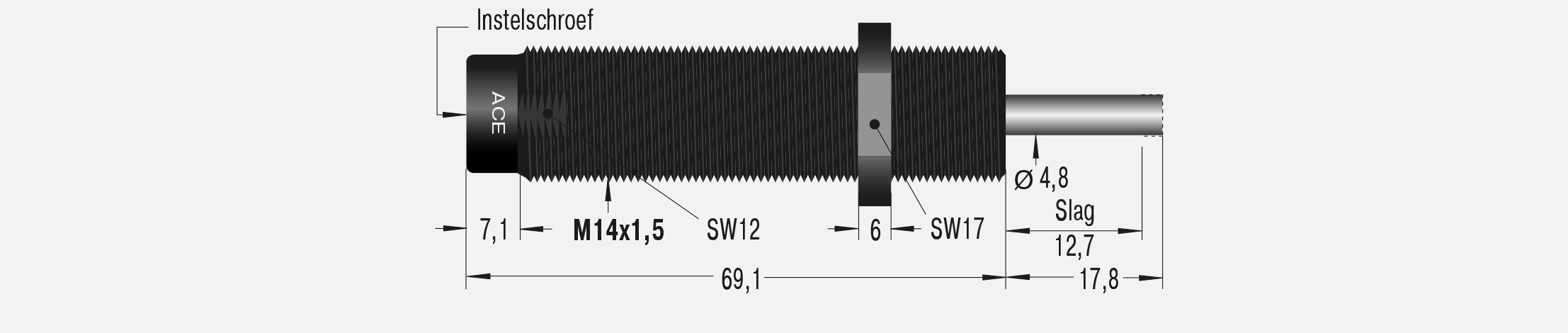

Afmetingen

Slag

12,7 mm

Technische gegevens

Energieopname 22,0 Nm/Slag

Energieopname 35.000 Nm/h

Effectieve massa min. 1,00 kg

Effectieve massa max. 109 kg

Veerkracht min. 3,0 N

Veerkracht max. 5,0 N

Retourtijd 0,4 s

Hoekafwijking max. 2 °

Botssnelheid 0,15 m/s tot 4,5 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik 0 °C tot 66 °C

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Instelling Harde klap aan het begin van de slag, richting 9 resp. PLUS draaien. Harde klap aan het einde van de slag, richting 0 resp. MINUS draaien.

Materiaal behuizing, toebehoren: staal corrosiebestendig gecoat; zuigerstang: gehard roestvast staal

Dempingsmedium olie, temperatuurstabiel

Opmerking

Voor een precieze eindaanslag adviseren wij het gebruik van een aanslaghuls (AH). Stootdemper is bij levering in een neutrale positie tussen hard en zacht ingesteld.

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de afdichtingscomponenten beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing. Vanwege de warmte-afgifte de stootdempers niet lakken.

Op aanvraag

vernikkeld of in andere speciale uitvoeringen leverbaar. Uitvoeringen ook zonder stootkop.
