TYPES	Energieopname Nm/Slag	Energieopname Nm/h	Effectieve massa min. kg	Effectieve massa max. kg
MC6450EUM-0-LT	1.870	146.000	35	140
MC6450EUM-1-LT	1.870	146.000	140	540
MC6450EUM-2-LT	1.870	146.000	460	1.850
MC6450EUM-3-LT	1.870	146.000	1.600	6.300
MC6450EUM-4-LT	1.870	146.000	5.300	21.200
MC64100EUM-0-LT	3.730	192.000	70	280
MC64100EUM-1-LT	3.730	192.000	270	1.100
MC64100EUM-2-LT	3.730	192.000	930	3.700
MC64100EUM-3-LT	3.730	192.000	3.150	12.600
MC64100EUM-4-LT	3.730	192.000	10.600	42.500
MC64150EUM-0-LT	5.650	248.000	100	460
MC64150EUM-1-LT	5.650	248.000	410	1.640
MC64150EUM-2-LT	5.650	248.000	1.390	5.600
MC64150EUM-3-LT	5.650	248.000	4.700	18.800
MC64150EUM-4-LT	5.650	248.000	16.000	63.700

Industriestootdempers
MC64150EUM-0-LT

Extreem lage temperaturen

Zelfinstellend, gebruik bij -50 °C tot +66 °C
Energieopname 5.650 Nm/Slag
Slag 150 mm

Verdere inzetmogelijkheden: net als alle MAGNUM-types uit de familie MC33 tot MC64 zijn ook de industriestootdempers LT (low temperature) van massief materiaal. Ze onderscheiden zich door het gebruik van speciale afdichtingen en vloeistoffen. Daarmee kunnen deze exemplaren zelfs bij extreme temperaturen van -50 °C t/m +66 °C ingezet worden, om massa’s veilig en betrouwbaar te dempen en kinetische energie 100 % af te bouwen.

Zelfs onder ongunstige omstandigheden is er geen reden meer om geen gebruik te maken van deze montageklare machine-elementen. De robuuste, innovatieve afdichtingstechnologie, een maximale energieopname in compacte bouwvorm, de geïntegreerde vaste aanslag en een groot bereik van de effectieve massa zijn verdere voordelen.

Please note that the last goods issue for Christmas/New Year will be on December 23th. In the new year, outgoing goods will start again on January 2nd

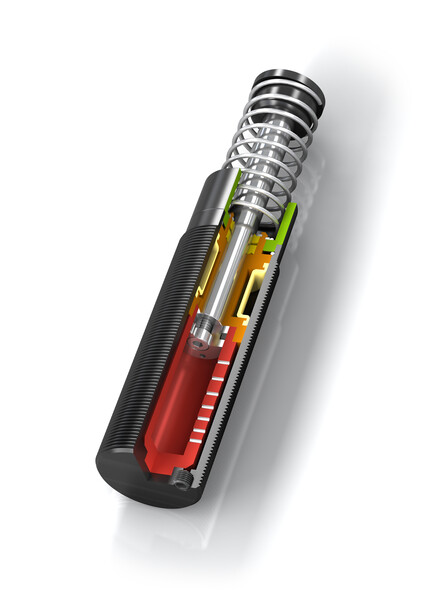

ACE Stoßdämpfer GmbH - foto - MC64EUM-LT

ACE Easy Sizing Grootte of type onbekend? Berekenen!

€ 1.178,50

Lijstprijs excl. BTW

excl. verzending

Op aanvraag (Momenteel niet op voorraad. U wordt zo snel mogelijk na controle van uw aanvraag op de hoogte gebracht van de beschikbaarheid.)

CAD tekeningen

MC64150EUM-0-LT

Zelfinstellend, gebruik bij -50 °C tot +66 °C

Afmetingen

Slag	150 mm
A max.	450 mm
L2	241 mm
M	M64x2 mm
d2	48 mm

Technische gegevens

Energieopname 5.650 Nm/Slag

Energieopname 248.000 Nm/h

Energieopname met oliecircuit 644.000 Nm/h

Energieopname met olietank 497.000 Nm/h

Effectieve massa min. 100 kg

Effectieve massa max. 460 kg

Hardheid -0

Veerkracht max. 365 N

Veerkracht min. 75 N

Retourtijd 0,48 s

Retourtijd bij -50 °C 0,96 s

Hoekafwijking max. 2 °

Botssnelheid 0,15 m/s tot 5 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik -50 °C tot +66 °C

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

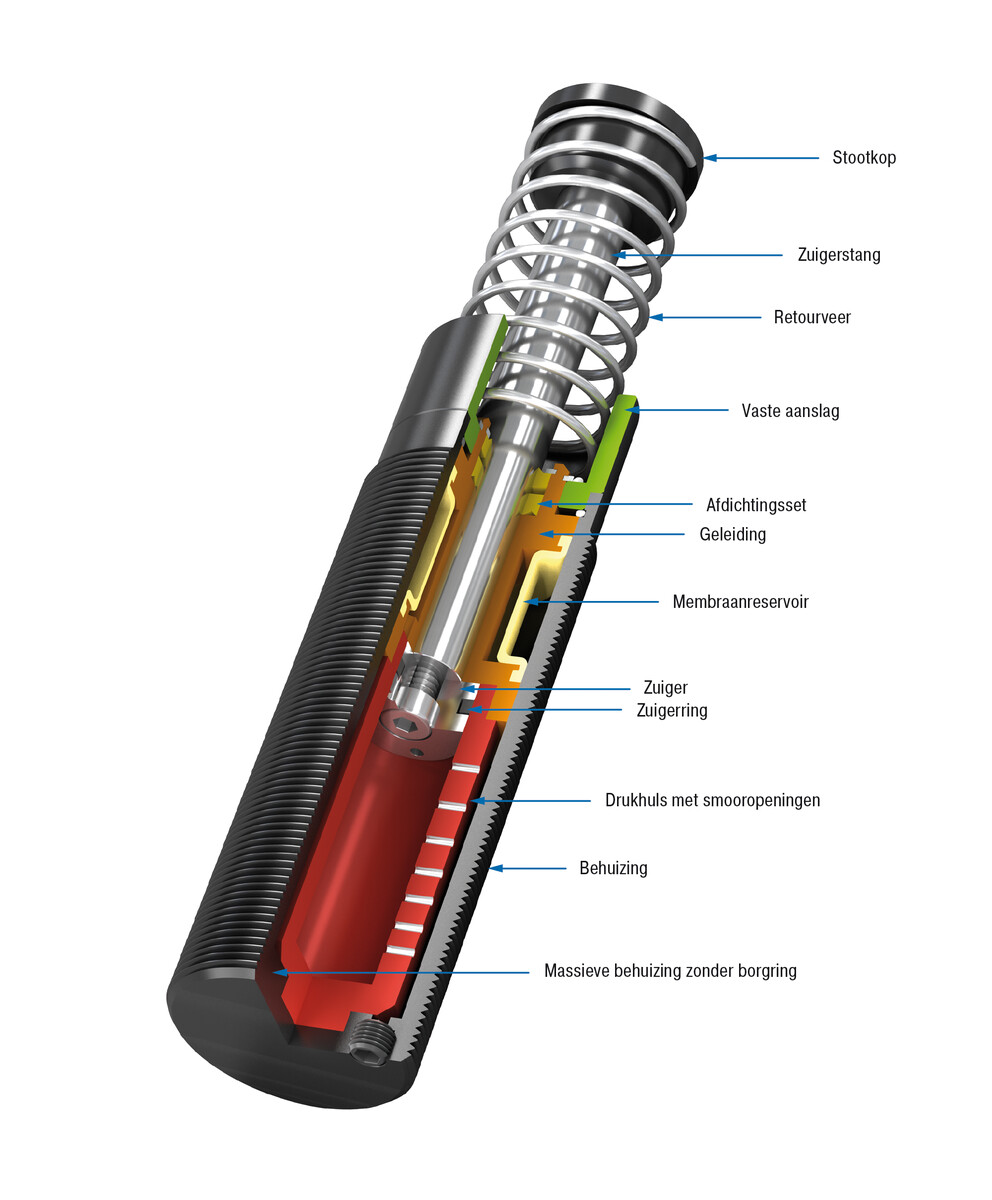

Materiaal behuizing: tenifeer gehard staal; zuigerstang: hardverchroomd staal; stootkop: staal gehard en corrosiebestendig gecoat; retourveer: staal verzinkt of met kunststofcoating; toebehoren: gefosfateerd staal of tenifeer gehard

Dempingsmedium hydraulische lagetemperatuurolie

Opmerking

Bij gebruik met speciale stootkop (PP) is een geluidsreductie van 3 dB tot 7 dB mogelijk.

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de afdichtingscomponenten beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing. Vanwege de warmte-afgifte de stootdempers niet lakken.

Op aanvraag

vernikkeld, verhoogde corrosiebescherming, cilindermontage of in andere speciale uitvoeringen leverbaar. Instelbare HT en LT dempers.
