TYPES	Energieopname Nm/Slag	Energieopname Nm/h	Effectieve massa min. kg	Effectieve massa max. kg
ML6425EUM	1.135	124.000	7.000	300.000
MA6450EUM	2.275	146.000	220	50.000
ML6450EUM	2.275	146.000	11.000	500.000
MA64100EUM	4.520	192.000	270	52.000
MA64150EUM	6.780	248.000	330	80.000

Industriestootdempers
MA/ML64EUM

Hoge energieopname en traploze aanpassing

Instelbaar
Energieopname 1.135 Nm/Slag tot 6.780 Nm/Slag
Slag 48,6 mm tot 150 mm

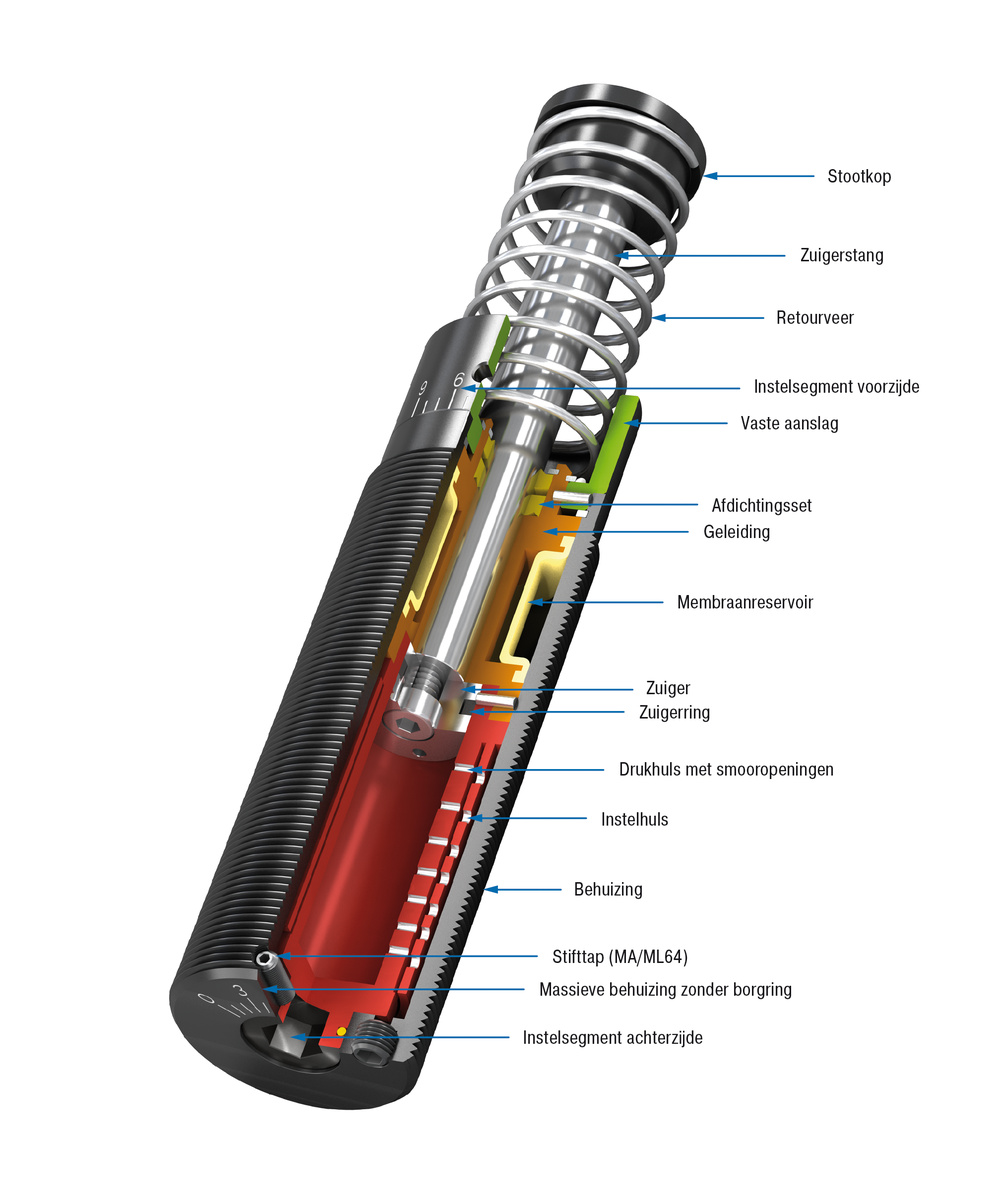

Instelbaar en uniek: aan het succes van de MAGNUM-serie liggen ook deze industriestootdempers van ACE ten grondslag, die aan de voor- en achterzijde instelbaar zijn. Dankzij de excellente afdichtingstechniek, een geharde geleiding en de geïntegreerde vaste aanslag, zijn ze robuust en hebben een lange levensduur.

Deze dempers nemen 50 % meer energie op dan hun voorgangers, maar zijn compacter. Ook het groter geworden bereik van effectieve massa’s opent perspectieven op het gebied van constructie en montage. Zo is de ML-serie bij uitstek geschikt voor effectieve massa’s van 300 kg t/m 500.000 kg. Overal waar met wisselende toepassingswaarden wordt gewerkt en waar flexibiliteit gevraagd is, zijn ze de beste keuze.

Deze instelbare industriestootdempers worden gebruikt in alle bereiken van de machinebouw, bijv. in de automatisering, geïntegreerd in lineaire sleden of zwenkeenheden, maar ook bij portalen.

Berekeningstool Bereken de juiste schokdemper voor uw toepassing

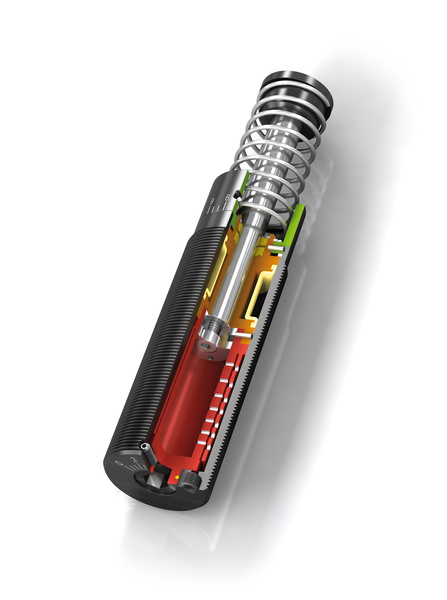

ACE Stoßdämpfer GmbH - foto - MA/ML64EUM

Technische gegevens

Energieopname 1.135 Nm/Slag tot 6.780 Nm/Slag

Slag 48,6 mm tot 150 mm

Botssnelheid MA: 0,15 m/s tot 5 m/s. ML: 0,02 m/s tot 0,46 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik -12 °C tot +66 °C. Afwijkende temperaturen op aanvraag.

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Instelling harde klap aan het begin van de slag, richting 9 draaien. Harde klap aan het einde van de slag, richting 0 draaien.

Materiaal behuizing: tenifeer gehard staal; zuigerstang: hardverchroomd staal; stootkop: staal gehard en corrosiebestendig gecoat; retourveer: staal verzinkt of met kunststofcoating; toebehoren: gefosfateerd staal of tenifeer gehard

Dempingsmedium Automatic Transmission Fluid (ATF)

Opmerking

Bij gebruik met speciale stootkop (PP) is een geluidsreductie van 3 dB tot 7 dB mogelijk. Energieoverschrijding bij noodstop-gebruik en continubedrijf (met externe koeling) toegestaan. Neem hiervoor contact op met ACE.

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de afdichtingscomponenten beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing. Vanwege de warmte-afgifte de stootdempers niet lakken.

Op aanvraag

speciale olie, vernikkeld, verhoogde corrosiebescherming, cilindermontage of in andere speciale uitvoeringen leverbaar

Toepassingsvoorbeelden

Draai- en zwenksystemen voor grote telescopen

Industriestootdempers - MA/ML33 tot MA/ML64

Draai- en zwenksystemen voor grote telescopen

ACE industriestootdempers zorgen voor veiligheidsreserves bij het draaien en afremmen van een grote telescoop. Het optische systeem van deze telescoop voor speciale observaties is in twee dimensies beweeglijk. De 15.000 kg zware constructie waarin...

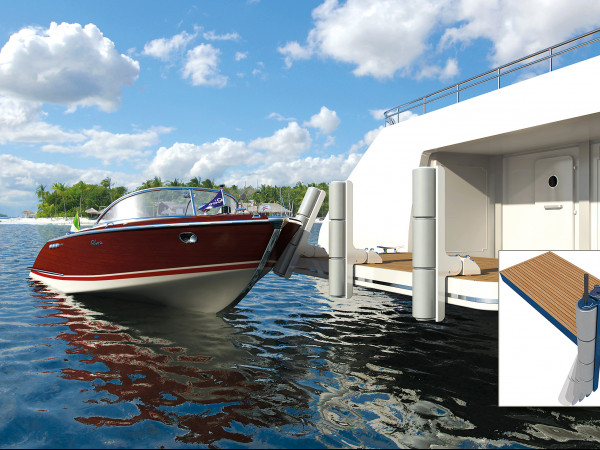

Edele jachten briljant beschermd door ACE

Industriestootdempers - MA/ML33 tot MA/ML64

Edele jachten briljant beschermd door ACE

Fenders beschermen schepen tegen aanvaringsschade tijdens aanlegmanoeuvres. Om ervoor te zorgen dat jachten ook bestand zijn tegen zacht en onstuimig contact met andere boten of steigers, heeft ACE samen met een klant de meest geschikte, instelbar...

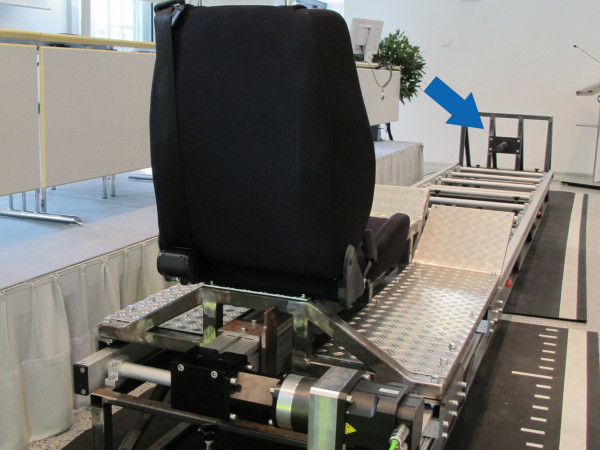

Impact bescherming voor ongevalssimulatoren

Industriestootdempers - MA/ML33 tot MA/ML64

Impact bescherming voor ongevalssimulatoren

Met behulp van ACE Stoßdämpfer GmbH heeft het hoofdkwartier van de politie van Hessen een ongevalsimulator ontwikkeld om het gebruik van veiligheidsgordels in het wegverkeer aanzienlijk te verhogen. De transporteerbare simulator toont op indrukwek...

Mechanische beveiliging van aandrijfeenheden

Industriestootdempers - MA/ML33 tot MA/ML64

Mechanische beveiliging van aandrijfeenheden

Het GSI Helmholtzzentrum für Schwerionenforschung in Darmstadt beschikt over een ionenversneller die uniek is in de wereld. Met het versnellercentrum FAIR wordt hier een van 's werelds grootste onderzoeksprojecten opgezet, waarmee in het laborator...

Toepassingsgebieden

lineaire sleden
zwenkeenheden
draaitafels
portaalinstallaties
machines en installaties
werktuigmachines
bewerkingscentra
Z-assen
stootplaten
hanteringsmodules

Deze instelbare industriestootdempers worden gebruikt in alle bereiken van de machinebouw, bijv. in de automatisering, geïntegreerd in lineaire sleden of zwenkeenheden, maar ook bij portalen.
