Ergonomischer en veiliger werken met gereedschapsmachines dankzij gasveren en actuatoren van ACE

Wie 24 uur per dag 1 miljard metalen pennen per jaar produceert, moet erop kunnen vertrouwen dat het productieproces perfect verloopt. Dan is het de kunst om ervoor te zorgen dat ook ingewikkelde stappen zo eenvoudig mogelijk worden gemaakt. Enerzijds om te zorgen voor een veilige werkomgeving en anderzijds om de uitvaltijden en onderhoudsintervallen te minimaliseren. KeyTec Netherlands B.V. slaagt hier met de hulp van dempingsspecialist ACE Stoßdämpfer goed in.

Volgens het motto ‘We industrialize your ideas!‘ levert Keytec sinds 1999 precisiecomponenten van metaal en kunststof aan afnemers over de hele wereld. Als business-to-businessleverancier biedt het bedrijf uit Sittard een breed scala aan productoplossingen voor de automotive, energie- en consumptiegoederenindustrie. Op de productielocaties en vestigingen in Nederland, Tsjechië en China ligt de focus op ‘design for manufacturing’, korte doorlooptijden en nauwe samenwerking met geselecteerde Europese en Aziatische gereedschapsfabrikanten en partners in industrial automation, waaronder ACE Stoßdämpfer. Daarnaast is het Limburgse bedrijf gespecialiseerd in oppervlaktebehandeling en montage door dieptrekken, spuitgieten en aanverwante technologieën.

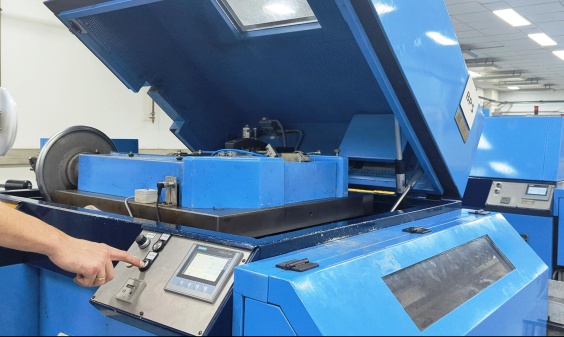

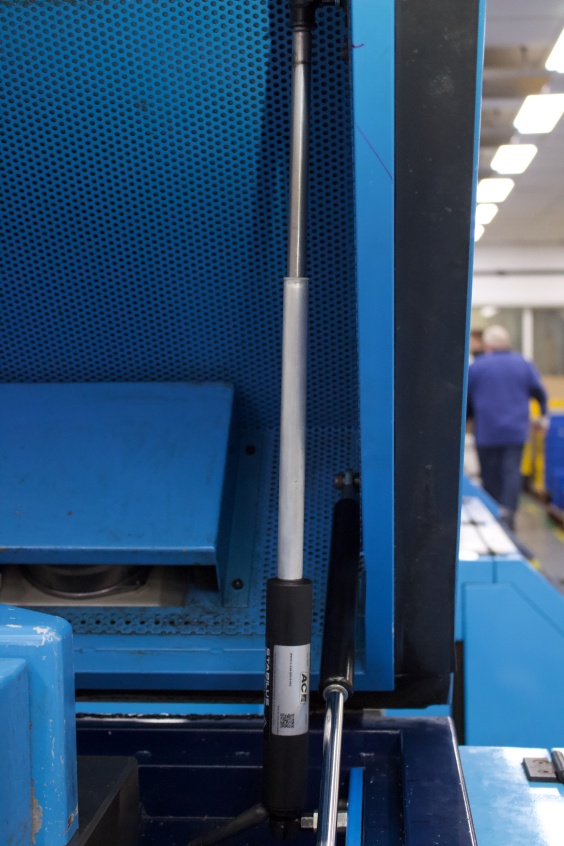

De machine van KeyTec met de gemonteerde Industrial POWERISE® en de industriële gasveer van ACE

Gezocht: meer bedieningsgemak in de metaalverwerking

Voor diverse klanten in de elektronica-industrie voert KeyTec een aantal werkstappen uit voor de productie van batterijen. Deze batterijen bevatten speciale pennen, waarvan er jaarlijks in Sittard ongeveer 1 miljard in verschillende uitvoeringen worden geproduceerd. Hiervoor zijn machines nodig die draden nauwkeurig verwerken en garant staan voor een uniforme kwaliteit en een hoge productiviteit. De verwerking vindt plaats vanaf de coil, waarbij het richten, snijden en koud vervormen in de machine plaatsvindt. Eens per shift, dus elke acht uur, worden deze machines door het personeel voorzien van nieuwe coils. Hiervoor moeten de kappen van de machine, die elk ongeveer 45 kg wegen, worden geopend. Dit is ook regelmatig nodig als de machines gereinigd moeten worden of, in uitzonderlijke gevallen, bij storingen als het binnenwerk van de machines moet worden gecontroleerd.

Een van de machinehallen van KeyTec met gereedschapsmachines voor het vervaardigen van metalen pennen voor batterijproductie © KeyTec

Extra spierballen dankzij gasveren

De kappen zijn zo zwaar omdat de gesloten machinebehuizing om gezondheids- en veiligheidsredenen ook geluid goed moet isoleren. Bovendien moeten de geïntegreerde aandrijvingen, de elektronica en het centrale smeersysteem van alle kanten goed toegankelijk zijn voor het onderhoudsteam. Hiervoor zorgen twee industriële gasdrukveren van het type GS-28-200-EE-920N van ACE aan elke kap. Deze inbouwklare, onderhoudsvrije gasdrukveren gaan lang mee en zijn gevuld met stikstofgas onder druk. Met een oorspronkelijke uitschuifkracht van 920 Newton per gasdrukveer ondersteunen ze op betrouwbare wijze de spierkracht van het personeel bij het openen en sluiten van de kappen. Uit ergonomisch oogpunt en om de medewerkers nog verder te ontlasten, informeerden de technici van KeyTec bij de sales engineers van ACE naar verdere mogelijkheden om het openen en sluiten van de kappen te vergemakkelijken en de gebruikte gereedschapsmachines op een eenvoudige manier te moderniseren.

Gevonden: Industrial POWERISE® gecombineerd met gasveren

Industrial POWERISE®, een productreeks van elektromechanische aandrijvingen die is ontwikkeld door Stabilus, het moederconcern van ACE,  wordt al vele jaren gebruikt als actuatoren van achterkleppen van diverse automerken. De Industrial POWERISE® werd door de technische teams van ACE en Stabilus in de afgelopen jaren aangepast en geperfectioneerd voor industriële toepassingen. De componenten zijn daarmee in combinatie met de reeds geïnstalleerde gasdrukveren ook geschikt voor de 45 kg zware kappen van de gereedschapsmachines in Sittard. De zware kappen maakten de bediening voor de operators soms zwaarder dan ergonomisch gezien wenselijk is. De extra aandrijving van het type IPR35-V-24A-200-8-65C bleek het meest geschikt om het bedieningsgemak te verhogen en het werk voor het personeel te verlichten.

Eenmaal gemonteerd en aangedreven door ofwel een 12 ofwel een 24 volt aansluiting maakt de Industrial POWERISE® met één druk op de knop betrouwbare hefbewegingen van 200 mm lengte bij een spindelspoed van 8 mm per omwenteling. Het heffen en laten zakken gebeurt in dit geval in combinatie met de gasdrukveren met een extra kracht van 65 N van de ingebouwde actuator. Via een analoge interface werd de beweging van de kap exact geprogrammeerd naar de wensen van de klant.

Echte alleskunner

De nieuwe actuatoren van ACE zijn verkrijgbaar met een spindelspoed tussen 2 en 25 mm en kunnen bewegende onderdelen met krachten tussen 250 N en 4.000 N met één druk op de knop heffen, laten zakken en positioneren. Met een slaglengte tussen 50 mm en 350 mm kunnen de Industrial POWERISE® worden gebruikt voor een groot aantal toepassingen, bijvoorbeeld voor het openen en sluiten van kappen, kleppen, luiken, deuren of poorten, zowel in horizontale als in verticale richting. Bovendien is de Industrial POWERISE® inzetbaar als positioneringssysteem. Aangezien het geluidsniveau van de aandrijving slechts 55 dB (A) bedraagt, zorgt Industrial POWERISE® ervoor dat machines stil kunnen werken. Bijkomend voordeel in de bovengenoemde toepassing is dat de combinatie met gasveren van ACE de aandrijving ontlast, waardoor een hoger gewicht mogelijk is. Daarmee kan er bij Keytec sneller, ergonomischer, veiliger en efficiënter worden gewerkt.

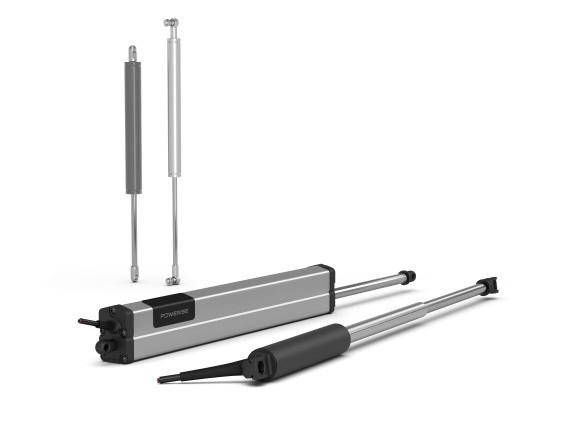

De Industrial POWERISE® van ACE
